Pourquoi les interrupteurs isolateurs solaires pour systèmes d'énergie solaire sont-ils indispensables pour les projets photovoltaïques à l'étranger ?

Alors que l’énergie solaire continue de croître dans le monde, les projets photovoltaïques (PV) exigent des normes de sécurité plus élevées. Un composant essentiel est le commutateur d’isolateur solaire. Cet article explique pourquoi les projets photovoltaïques à l'étranger ne peuvent pas s'en passer.

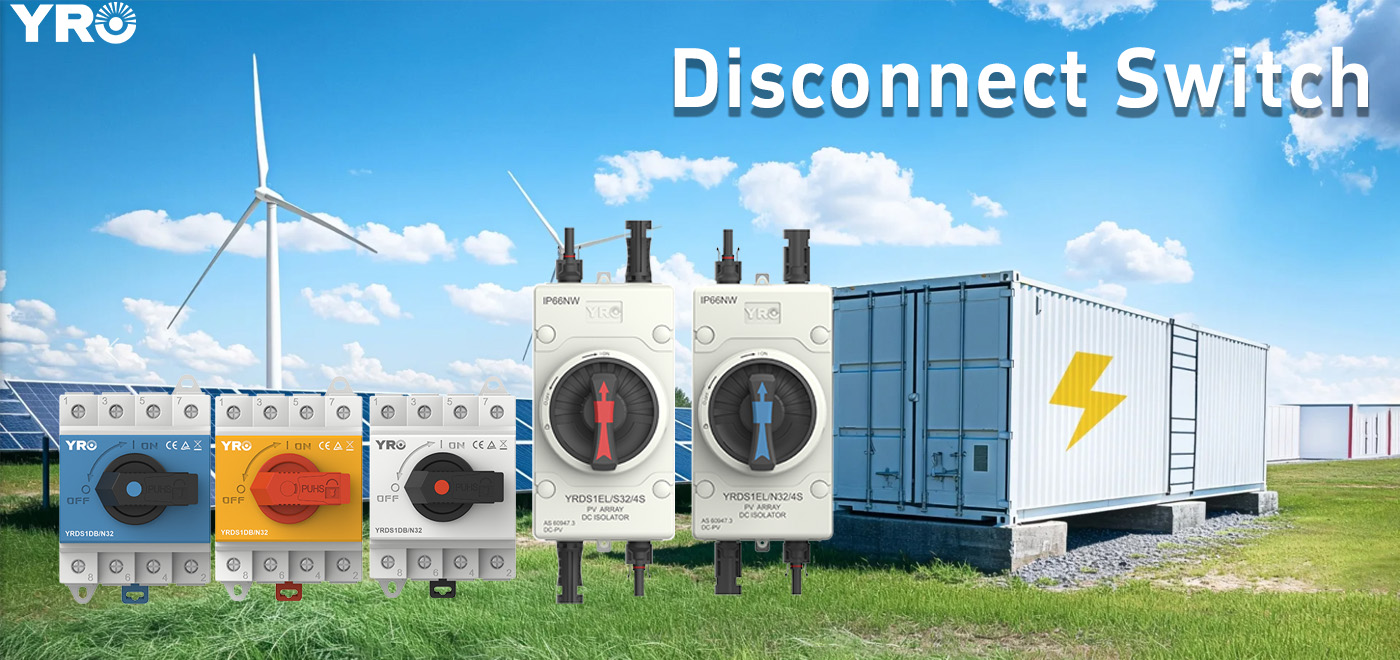

1. Quels sont les rôlesCommutateurs d'isolateur solaireJouer dans des projets photovoltaïques ?

Un interrupteur d'isolation solaire est un dispositif de sécurité qui déconnecte manuellement l'électricité en courant continu (CC) du système solaire photovoltaïque. Il permet d'isoler en toute sécurité l'énergie CC générée par les panneaux solaires.

Sécurité pour les installateurs et le personnel de maintenance

Les panneaux solaires produisent de l'électricité lorsqu'ils sont exposés au soleil. Ils peuvent produire du courant continu haute tension même lorsque le réseau est hors tension. Un interrupteur d'isolement garantit que les techniciens peuvent travailler en toute sécurité sur le système sans risque électrique. Une chaîne photovoltaïque peut présenter une tension chaque fois qu'il y a de la lumière, même lorsque l'onduleur ne produit pas de sortie CA.

Prévention des incendies

Un câblage défectueux ou des pannes de composants peuvent provoquer des incendies électriques. Un sectionneur correctement évalué permet de couper l’alimentation en cas d’urgence, réduisant ainsi les risques d’incendie.

Conformité aux normes électriques

La plupart des pays imposent l'utilisation d'interrupteurs d'isolement dans les installations solaires pour se conformer aux règles de sécurité. Il s'agit notamment de la CEI 60947, de l'article 690 du NEC aux États-Unis et de l'AS/NZS 5033 en Australie. La norme australienne AS/NZS 5033 rend obligatoire l'installation d'interrupteurs d'isolation solaire sur le toit. Pour les projets internationaux, l'isolation CC est souvent spécifiée et vérifiée dans le cadre de processus de conception et de documentation alignés CEI/EN. Une ligne de base courante consiste à utiliser des interrupteurs-sectionneurs conformes à la norme CEI/EN 60947-3.

Maintenance et dépannage du système

L'isolation de certaines parties du système facilite les diagnostics et les réparations sans arrêter l'ensemble du générateur photovoltaïque. Un isolateur local prend en charge une procédure reproductible qui réduit le risque de contact accidentel, d'endommagement des connecteurs ou d'événements de commutation à des points inappropriés du circuit.

Emplacements d'installation

Les interrupteurs d'isolation solaire sont généralement situés à proximité des panneaux solaires sur le toit et à proximité de l'extrémité CC de l'onduleur. Cela signifie que les panneaux peuvent être déconnectés aussi bien au sol qu'en toiture. Un sectionneur d'onduleur doit être installé du côté CC du système solaire, en particulier entre le générateur photovoltaïque et l'onduleur.

2. Les risques cachés sansCommutateurs d'isolateur solaire

Sans point d’isolement fiable, les techniciens sont plus susceptibles d’improviser. Les pratiques dangereuses courantes comprennent :

Déconnexion des connecteurs CC sous charge

Sans une isolation adéquate, les techniciens peuvent démonter les connecteurs CC alors que le circuit est encore sous tension. Cela augmente le risque d'arc et peut créer des défaillances latentes qui se manifesteront plus tard sous forme de joints chauds et de connecteurs endommagés.

S'appuyer uniquement sur l'arrêt à distance

Un arrêt à distance ne crée pas de coupure locale visible. Sans un point ouvert défini, les travailleurs ne peuvent pas confirmer que le circuit est véritablement hors tension avant de commencer les travaux.

La différence entre « Off » et « Isolé »

Lorsqu'un onduleur est désactivé ou ne produit pas de courant alternatif, la tension continue peut toujours rester présente dans le réseau. Ce n’est pas une condition sûre pour ouvrir les terminaux. En revanche, lorsqu'un circuit CC est ouvert au niveau d'un isolateur PV, il existe un point ouvert défini à un emplacement connu, qui prend en charge un flux de travail de maintenance contrôlé après vérification.

Risques d’arcs CC

Le courant alternatif passe naturellement par les points zéro, ce qui facilite l'extinction des arcs. Le courant continu est continu, créant des arcs soutenus et dangereux lorsqu'il est déconnecté. Les interrupteurs CA standard ne disposent pas des mécanismes spécialisés d'extinction d'arc requis pour l'alimentation CC. Leur utilisation dans des systèmes solaires peut provoquer une surchauffe grave, une fonte et de graves risques d'incendie.

Risques liés aux isolateurs de mauvaise qualité

Des isolateurs de mauvaise qualité peuvent se déclencher inutilement. La corrosion, en particulier dans les zones côtières, peut entraîner une défaillance des interrupteurs. L'usure mécanique due à des commutations fréquentes peut dégrader les contacts au fil du temps. L’humidité et l’exposition aux produits chimiques peuvent endommager l’isolation et la rendre plus conductrice . Une installation incorrecte peut entraîner des incendies électriques ou des pannes du système.

Scénarios d'urgence

Les urgences créent des contraintes de temps et des informations imparfaites. Un point d'isolement accessible localement permet aux intervenants et au personnel du site d'établir une limite définie sans deviner quels conducteurs restent sous tension.

3. Comment choisir des interrupteurs isolateurs solaires fiables pour les installations solaires mondiales

Lors de la sélection d'un interrupteur isolateur solaire pour des projets photovoltaïques à l'étranger, les ingénieurs doivent prendre en compte les critères suivants :

Tension et courant nominal

L’interrupteur doit correspondre ou dépasser la tension et le courant maximum du système. Les ingénieurs doivent calculer le pire des cas de COV froid (tension en circuit ouvert) et de courant continu, y compris toute sommation de courant de chaîne parallèle.

Protection contre les arcs PV CC

Les arcs CC sont plus difficiles à éteindre que les arcs CA. L'interrupteur doit avoir des capacités d'extinction d'arc appropriées. Un sectionneur DC adapté au PV est conçu pour ouvrir le circuit rapidement et gérer l'arc qui se forme lorsque les contacts se séparent. La « coupure sûre » est la combinaison de l'écartement des contacts, des distances d'isolation, de la vitesse de commutation mécanique et du contrôle de l'arc.

Résistance aux intempéries et indice IP

Pour les installations extérieures, une protection IP65 ou supérieure est recommandée. Un indice IP66 est essentiel pour la protection contre la poussière et l'eau. Les installations photovoltaïques extérieures imposent également des contraintes UV et thermiques, de sorte que les matériaux des boîtiers doivent tolérer une longue exposition et des températures élevées .

Certifications et conformité

Recherchez la conformité aux normes CEI, UL, TÜV ou autres normes régionales. Pour les projets internationaux, utiliser des interrupteurs-sectionneurs conformes à la norme IEC/EN 60947-3. La conformité est obtenue par la sélection, la documentation et la vérification. Cela n'est pas possible en installant un commutateur non spécifié.

Configuration des poteaux

Les ingénieurs doivent envisager un système unipolaire (pour un conducteur) ou bipolaire (pour les lignes CC positives et négatives). Il est recommandé de déconnecter les deux conducteurs DC afin que les équipes de maintenance n'aient aucune ambiguïté sur la limite.

Position OFF verrouillable

Une position OFF verrouillable prend en charge les procédures d'isolation de maintenance. Lorsque l'interrupteur est sur OFF, il ouvre le circuit et fournit une isolation et une séparation adéquates pour l'isolation lorsqu'il est utilisé dans ses conditions nominales.

Indication claire marche/arrêt

Un mécanisme de commutation positif avec une indication claire ON/OFF aide les techniciens à vérifier l'état du commutateur.

Liste de contrôle de sélection des clés

• Évaluations : COV froid dans le pire des cas, base de courant continu et toute sommation de courant de chaîne parallèle

• Catégories : classification de service PV DC appropriée au circuit

• Emplacement : emplacement accessible à proximité de l'onduleur avec une limite d'isolation documentée

• Terminaisons : gamme de conducteurs, embouts/cosses, valeurs de couple, vérification de la mise en service

• Environnement : indice de protection IP, résistance aux UV, plage de température, méthode d'étanchéité et de montage

• Documentation : cartographie de diagramme unifilaire (SLD), étiquettes, enregistrements de mise en service et notes de procédure de maintenance.

Inspection et entretien

Les interrupteurs d'isolation solaire doivent être inspectés au moins une fois par an. La maintenance se concentre sur la vérification des dommages causés par la chaleur, de la pénétration d'humidité et de l'intégrité physique du boîtier. Les techniciens doivent également tester le fonctionnement mécanique de la poignée pour s'assurer qu'elle n'est pas devenue cassante ou coincée.

4. Résumé

Les interrupteurs d’isolation solaire constituent une partie petite mais cruciale de tout système d’énergie solaire. Ils garantissent la sécurité, la conformité et l’efficacité opérationnelle.

Les circuits photovoltaïques peuvent rester sous tension sous éclairage. La commutation CC nécessite un contrôle de l'arc spécialement conçu. Un interrupteur isolateur solaire photovoltaïque donne aux ingénieurs et aux équipes de service une limite définie qu'ils peuvent utiliser, verrouiller et vérifier.

Les projets photovoltaïques à l'étranger sont généralement spécifiés et vérifiés par rapport aux attentes de la CEI et de l'EN. Le dispositif d'isolation doit être adapté au service PV DC, correctement évalué pour le système et installé de manière à ce que les techniciens puissent le faire fonctionner, vérifier l'état ouvert et le verrouiller si nécessaire.
