Qu'est-ce qu'un MCB CC UL 1077 ? Normes, tests et applications

UL1077est une norme de sécurité des produits pour les protecteurs supplémentaires utilisés dans les équipements électriques. Cette norme s'applique aux dispositifs de protection installés à l'intérieur des équipements électriques pour fournir une protection supplémentaire. Pour les fabricants qui doivent intégrer des disjoncteurs miniatures CC dans des équipements électriques, la norme UL 1077 est une norme de produit qui requiert une attention particulière.

Cet article présente la portée de la norme UL 1077, les différences entre les disjoncteurs CC UL 1077 et les disjoncteurs d'autres normes, ainsi que les principaux paramètres que les acheteurs doivent confirmer lors de la sélection des produits.

Qu'est-ce que l'UL1077 Attestation?

UL1077est une norme de sécurité pour les protecteurs supplémentaires utilisés dans les équipements électriques, publiée par UL Solutions.

Cette norme s'applique aux protecteurs supplémentaires qui fournissent une protection supplémentaire contre les surintensités pour les équipements électriques. Ces produits sont généralement installés à l’intérieur d’équipements électriques plutôt que de servir de principaux dispositifs de protection pour les circuits de dérivation des bâtiments.

La norme UL 1077 spécifie principalement les exigences relatives aux protections supplémentaires en termes de construction, de performances et de tests.

Qu'est-ce queUL1077Test?

1. Test d'étalonnage

Le test d'étalonnage vérifie si le disjoncteur fonctionne conformément aux caractéristiques de déclenchement spécifiées.

Le test applique des courants spécifiés au produit et vérifie si le produit se déclenche dans le temps requis.

2. Test de surcharge

Le test de surcharge vérifie la réponse du disjoncteur dans des conditions de surcharge répétées.

Pour les applications CC, les conditions de test de surcharge dépendent du type de produit et des exigences spécifiques de l'application. Certaines applications de démarrage de moteurs à courant continu peuvent utiliser des courants de test plus élevés.

Le test de surcharge comprend 50 cycles de fonctionnement dans des conditions spécifiées.

3. Test d'endurance

Le test d'endurance évalue les performances du mini disjoncteur après des opérations répétées.

Pour les produits applicables, les exigences UL 1077 incluent 6 000 opérations au courant et à la tension nominales.

Ce test vérifie si le produit continue de fonctionner correctement après avoir effectué le nombre spécifié d'opérations électriques et mécaniques.

4. Test de court-circuit

Le test de court-circuit évalue les performances du DC MCB dans des conditions de court-circuit spécifiées.

Le test vérifie si le produit peut interrompre le courant de défaut spécifié tout en évitant des risques de sécurité inacceptables.

UL1077comprend différentes conditions et catégories de tests de court-circuit. Par conséquent, les conditions de test spécifiques dépendent des caractéristiques et de la classification du produit.

5. Test d'augmentation de la température

Le test d'échauffement évalue l'augmentation de température du disjoncteur miniature dans des conditions de fonctionnement spécifiées.

Le test vérifie les changements de température des pièces et des bornes porteuses de courant pertinentes.

6. Test de tenue à la tension diélectrique

Le test de tenue à la tension diélectrique évalue le système d'isolation du disjoncteur.

Le test applique des tensions spécifiées entre les parties électriques pertinentes. Le produit doit répondre aux exigences d'isolation applicables pendant le test.

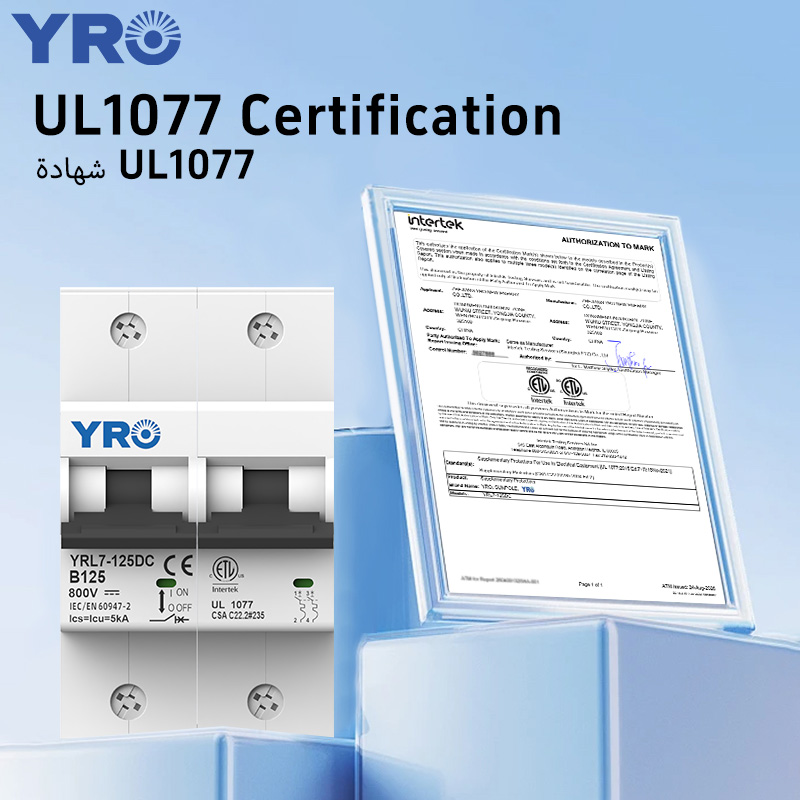

Le disjoncteur miniature YRO DC reçoit la certification UL 1077

Les disjoncteurs de la série YRL7-125DC de YRO ont été évalués conformément aux exigences UL 1077 applicables. UL 1077 implique des exigences de test pour l'étalonnage, l'échauffement, la surcharge, l'endurance, la tenue à la tension diélectrique et les performances aux courts-circuits.

Différents tests évaluent les performances du produit dans diverses conditions. Par exemple, le test d'étalonnage vérifie les caractéristiques de déclenchement, le test d'échauffement évalue les changements de température dans des conditions de fonctionnement spécifiées, le test de surcharge évalue la réponse dans des conditions de surcharge spécifiées et le test de court-circuit évalue les performances d'interruption dans des conditions de défaut spécifiées.

Pour les acheteurs, les informations de certification peuvent être utilisées pour confirmer si le produit répond aux exigences de certification dans la conception de leur équipement.

Scénarios d'application pour les disjoncteurs avec certification UL 1077

Panneaux de contrôle

Les panneaux de commande contiennent des circuits de commande, des circuits de puissance et d'autres circuits auxiliaires. Les fabricants d'équipements peuvent sélectionner des disjoncteurs CC qui répondent aux exigences de la norme UL 1077, pour une protection supplémentaire contre les surintensités des circuits internes des équipements électriques.

Équipement d'automatisation

Les équipements d'automatisation contiennent plusieurs composants électriques et électroniques qui nécessitent une protection des circuits.

Les fabricants d'équipements peuvent sélectionner le disjoncteur MCB en fonction des paramètres suivants :

· Tension nominale

· Courant nominal

· Nombre de pôles

· Caractéristiques du voyage

Le dispositif de protection sélectionné doit correspondre aux exigences électriques de l'équipement.

Équipements pour les nouvelles énergies

Les nouveaux équipements énergétiques contiennent des systèmes électriques qui nécessitent une protection des circuits.

Les fabricants de produits tels que les équipements de conversion de puissance peuvent évaluer si des solutions de protection supplémentaires sont adaptées en fonction de la conception de l'équipement. La sélection finale dépend de la structure spécifique de l'équipement et des exigences de protection correspondantes.

Conclusion

La certification UL 1077 est principalement utilisée pour les applications de protection supplémentaire à l'intérieur des équipements électriques.

La norme UL 1077 évalue les performances des protecteurs supplémentaires sous plusieurs aspects, notamment les caractéristiques de fonctionnement, les performances d'échauffement, les performances de surcharge, les performances d'endurance, les performances d'isolation et les performances de court-circuit.

Lors de l'achat de disjoncteurs électriques, les acheteurs doivent prendre en compte les applications de l'équipement, la tension nominale, le courant nominal, le nombre de pôles, les caractéristiques de déclenchement et les exigences de certification applicables.

Comprendre le champ d'application de la certification UL 1077 peut aider les fabricants d'équipements et les acheteurs à sélectionner les produits de protection de circuit appropriés en fonction des exigences de conception électrique.
