Que peut faire un parafouissement qu'un disjoncteur ne peut pas?

Les systèmes électriques modernes sont menacés par des surtensions de tension transitoires. Ces impulsions de tension courte et à haute amplitude, qui durent généralement des nanosecondes aux millisecondes, causées par des coups de foudre, des fluctuations de grille ou de la commutation d'équipements industriels, peuvent détruire silencieusement des dispositifs électroniques de précision allant des ordinateurs portables aux onduleurs photovoltaïques. Bien que les disjoncteurs soient cruciaux pour prévenir les surcharges et les courts-circuits, ils sont impuissants contre les surtensions au niveau microseconde qui contournent leurs mécanismes de déclenchement mécaniques. Cet article se plongera dans les fonctions que les entretiens de foudre peuvent effectuer, mais les disjoncteurs ne peuvent pas, ainsi que pourquoi les deux sont indispensables dans la protection électrique.

Que peut faire un parafouissement qu'un disjoncteur ne peut pas?

Les deuxTreresseurs de foudreetdisjoncteurssont des dispositifs de protection dans les systèmes d'alimentation, mais ils ont des différences essentielles dans le positionnement fonctionnel, les principes de travail et les scénarios d'application.

Un parafouissement utilise des composants non linéaires, tels que les varistations d'oxyde métallique (MOV) pour effectuer une surtension dans le sol à l'intérieur des nanosecondes, protégeant ainsi les appareils électroniques des pointes de tension instantanées (telles que les frappes éclair) - quelque chose que les disjoncteurs ne peuvent pas gérer. En revanche, les disjoncteurs ne coupent l'alimentation que lorsqu'il y a une surintensité continue (comme la surcharge ou le court-circuit) et ne sont pas en mesure de répondre aux surtensions au niveau microseconde. Les entretiens de surtension protègent l'équipement et les disjoncteurs protègent les lignes.

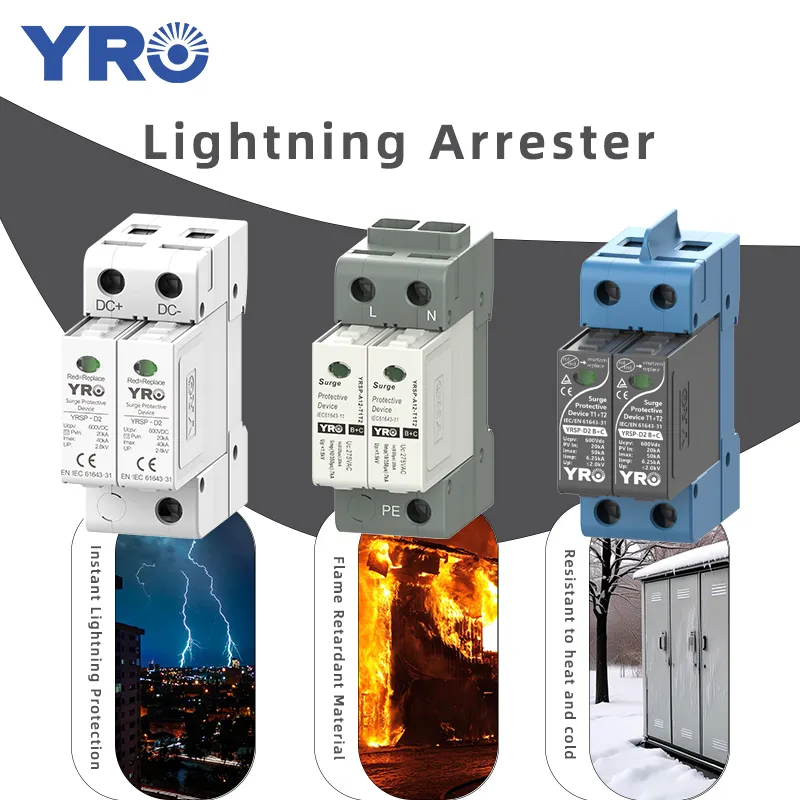

Pourquoi les brise-circuits ne peuvent-ils pas remplacer les entrecrètes dans la protection contre la foudre?

Beaucoup de gens veulent utiliser des brise-circuits au lieu de tremblements de foudre pour économiser de l'argent, mais c'est impossible. Pourquoi donc? Lisez simplement le contenu suivant et vous le saurez.

1. Différences fondamentales dans les objectifs de protection

Comme mentionné ci-dessus, les entretiens de foudre sont spécifiquement conçus pour supprimer transitoiressurtension, alors que les disjoncteurs ne fonctionnent que en réponse àcourants anormaux(surcharge ou court-circuit).

2. Absence de caractéristiques non linéaires

Lesurtensionadopte des matériaux de résistance non linéaire tels que l'oxyde de zinc (ZnO), qui présentent un état de résistance élevée (> 1MΩ) sous tension normale. Cependant, lorsque la tension dépasse le seuil, la résistance tombe fortement à <1Ω, formant un canal de décharge à faible impédance. Cette caractéristique non linéaire n'est pas possédée par des disjoncteurs.

3. Disparité du temps de réponse

• Tadrez de la foudre: réponse au niveau de la nanoseconde, correspondant au temps avant l'onde de la foudre (1-5 μs), et peut terminer le serrage pendant le stade d'élévation de la tension.
• Disjonction de circuit: Le temps de fonctionnement le plus rapide est en millisecondes, ce qui est beaucoup plus lent que la durée des coups de foudre. Lorsque le disjoncteur a réagi, le courant de foudre avait traversé l'équipement et causé des dommages.

4. Mécanisme de récupération du système après l'action

AprèssurtensionDécrit le courant de foudre, la résistance non linéaire revient immédiatement à l'état de haute résistance et le système peut continuer à fonctionner sans interruption. Une fois qu'un disjoncteur de circuit a déclenché, l'alimentation doit être rétablie par l'inclaration manuel ou automatique, ce qui entraîne une interruption de puissance. Dans les zones avec des orages fréquents, de telles interruptions peuvent se produire à plusieurs reprises en raison de plusieurs coups de foudre, affectant sérieusement la fiabilité de l'alimentation électrique.

Où devraient être installés par les entretiens de surtension que les disjoncteurs ne peuvent pas atteindre?

1. Écarts de contact du disjoncteur de circuit (état ouvert)

Lorsque le disjoncteur est à l'état ouvert, un espace isolant se forme des deux côtés de sa rupture. À l'heure actuelle, l'onde de foudre ou la surtension opérationnelle peut subir une réflexion totale à la rupture, provoquant une double amplitude de tension. UNfeuilleur de foudrePeut être installé du côté de la ligne de la pause pour limiter la surtension réfléchie.

2. Sections de lignes aériennes avec un risque de frappe de foudre élevé

Parce que les disjoncteurs ne peuvent couper que les courants court-circuits mais ne peuvent pas intercepter la propagation des ondes de foudre sur les conducteurs,surtensionPeut être installé sur les conducteurs de poteaux et de tours, sur des lignes aériennes avec des activités de foudre fréquentes ou un terrain complexe.

3. Les deux côtés de l'interrupteur de contact fréquemment ouvert et fermé

Lorsqu'un interrupteur de connexion (comme un disjoncteur ou un déconnecteur de circuit monté à poteaux s'ouvre, la ligne latérale vivante est exposée au risque d'intrusion d'onde de foudre, et le disjoncteur ne peut pas fournir une protection contre la rupture. Par conséquent, pour la connexion des commutateurs qui sont souvent dans un état de secours chaud, unAppareils de protection contre la foudredoit être installé du côté vivant.

4. côté basse tension du transformateur de distribution

Une fois que les ondes de foudre ont envahi le côté haute tension, ils peuvent se coupler du côté basse tension par induction électromagnétique, générant des chocs transitoires plusieurs fois la tension nominale. Leparafarcil électriqueDu côté basse tension doit former une coordination à plusieurs niveaux avec le côté haute tension, pour garantir que la tension résiduelle est inférieure à la valeur de tolérance de l'équipement.

Conclusion

Les arrestants de surtension et les disjoncteurs ne sont pas dans une relation substitutive mais se complètent plutôt. Les disjoncteurs sont responsables du contrôle de la surintensité, tandis que les homologues de foudre gèrent une surtension instantanée. Pour protéger de manière approfondie les équipements et les installations, les deux sont indispensables. Comprendre leurs fonctions et limitations respectives est la clé pour construire un système électrique plus sûr et plus fiable.
