Qu'est-ce qu'un protecteur de tension au-dessus et sous?

Dans les systèmes électriques, les anomalies de tension sont l'une des principales causes de dommages aux équipements et de risques de sécurité. Les appareils de certaines personnes ne fonctionnent pas correctement, tandis que d'autres sont épuisés - ces dysfonctionnements sont directement liés aux problèmes de tension.

Qu'est-ce qu'un protecteur de tension au-dessus et sous?

UnProtecteur de tension supérieure / sousest un dispositif de protection qui intègre la surveillance de la tension, le jugement logique et le contrôle de la puissance. Il surveille en continu la tension d'alimentation et coupe automatiquement le circuit lorsque la tension dépasse ou tombe en dessous des limites de sécurité prédéfinies. Il retarde ensuite l'auto-réinitialisation une fois que la tension se normalise, offrant une protection dynamique pour l'équipement électrique et les systèmes d'alimentation. Contrairement aux entretiens de foudre (qui ne gardent qu'à des pointes transitoires),protecteurs de tensionOffrez une surveillance continue et une protection complète contre les conditions de haute et basse tension.

Malgré leur importance, beaucoup de gens confondentles protecteurs de tension plus et sousavecTreresseurs de foudre. Pire, certains sous-estiment les risques de sous-tension. Dans les sections suivantes, nous allons démystifier les idées fausses et clarifier les différences techniques.

Les appareils électroménagers à basse tension peuvent-ils?

Réponse courte: oui. Bien que la haute tension soit une menace évidente, la basse tension est un danger caché. Les mécanismes principaux des dommages aux sous-tensions sont les suivants:
Effet de rémunération actuel
La plupart des appareils électroménagers sont conçus pour 220-240 V ou 110-120V (varie selon le pays).
Selon p = v * i, lorsque la tension (v) tombe, le courant (i) augmente pour maintenir la puissance (p). Par exemple:
Un compresseur de réfrigérateur de 1000W (dessin dre0a à 220 V)
À 180 V, le courant peut atteindre 1000W / 180V rasn5.56A (augmentation de 23%)
Les fluctuations de tension à moins de ± 10% sont normales. S'ils dépassent cette plage, il y aura un risque de surchauffe.
Surchauffer les risques
L'équipement compense la puissance en augmentant le courant, ce qui fait accélérer l'élévation de la température des fils et des composants. Les manifestations typiques sont:
Dégradation de l'isolation de l'enroulement moteur (moitiés de durée de vie par 10 ℃ montée)
Échec du MOSFET dans les adaptateurs de puissance (Temps de jonction> 150 ℃)
Échecs de logique de contrôle
Lorsque les dispositifs électroniques sont sous tension, ce qui suit peut se produire:
Dysfonctionnements MCU (par exemple, une laveuse activant à tort le mode de spin))
Les alimentations en mode commutateur entrant en "mode hoquet" (redémarrage répété des condensateurs dommageables)

Quelle est la différence entre un arrestage de la foudre et un protecteur de tension excessif?

Protecteurs de surtension etProtégeurs de surtension et de sous-tensionsont deux types complémentaires mais significativement différents de dispositifs de protection dans les systèmes d'alimentation. Ce qui suit est une comparaison systématique basée sur les données techniques multi-source et les situations pratiques rencontrées. S'il y a des erreurs, veuillez envoyer un e-mail à[email protected]pour les corriger:

1. Cibles et fonctions de protection

2. Mécanisme de fonctionnement

• ● Fightning Treatter (SPD)

Utilise des composants non linéaires (par exemple, MOVS, tubes à décharge de gaz) pour créer un chemin à faible impédance dans les 1 à 25ns, détournant le courant de surtension à la terre tout en limitant la tension résiduelle.

Temps de réponse: 1 à 100ns

Mode d'action: Diversion passive (connexion parallèle, pas d'interruption de circuit)

• ● Protecteur de tension supérieure / sous

Échantillons Tension en temps réel: Si les seuils sont violés, un relais coupe la puissance et les retards réinitialisent après la récupération.

Temps de réponse: 1 à 2 secondes (caractéristique en temps inverse: plus rapide pour une surtension sévère)

Mode d'action: déconnexion active (connecté en série, contrôle la rupture du circuit)

3. Scénarios d'application

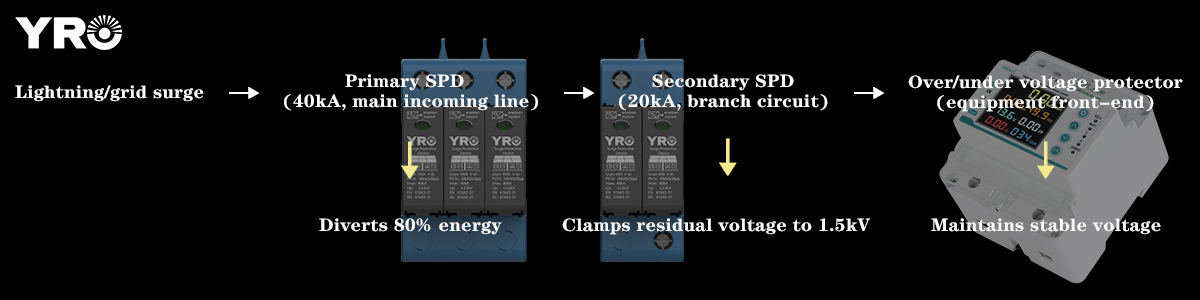

Prenant l'exemple de la distribution de l'énergie des ménages, un système de protection à trois niveaux a été conçu:

À partir de cela, on peut voir que les dispositifs de protection contre les éclairs et les dispositifs de protection de surtension et de sous-tension sont complémentaires: le SPD ne peut pas faire face à une surtension continue dans le réseau électrique, et à ce moment, un dispositif de protection de tension est nécessaire pour couper l'alimentation. Le protecteur de tension n'a aucune réponse aux surtensions de foudre au niveau de la nanoseconde et nécessite que SPD assure une protection transitoire.

Conclusion

Les fluctuations de tension sont inévitables, mais leurs dommages peuvent être évités. Les protecteurs de surtension et de sous-tension offrent une double protection contre la surtension et la sous-tension de manière simple et économique. Lorsqu'ils sont utilisés en conjonction avec des entretiens de surtension, ils peuvent atteindre un niveau de protection plus élevé. Que vous soyez dans une zone avec des réseaux électriques instables ou que vous recherchiez simplement la tranquillité d'esprit, l'installation de systèmes de surtension et de sous-tension est une mesure bénéfique à long terme.
