Combien de chaînes photovoltaïques peuvent être connectées à un boîtier de distribution ABS 4 en 1 sortie 500 V CC ?

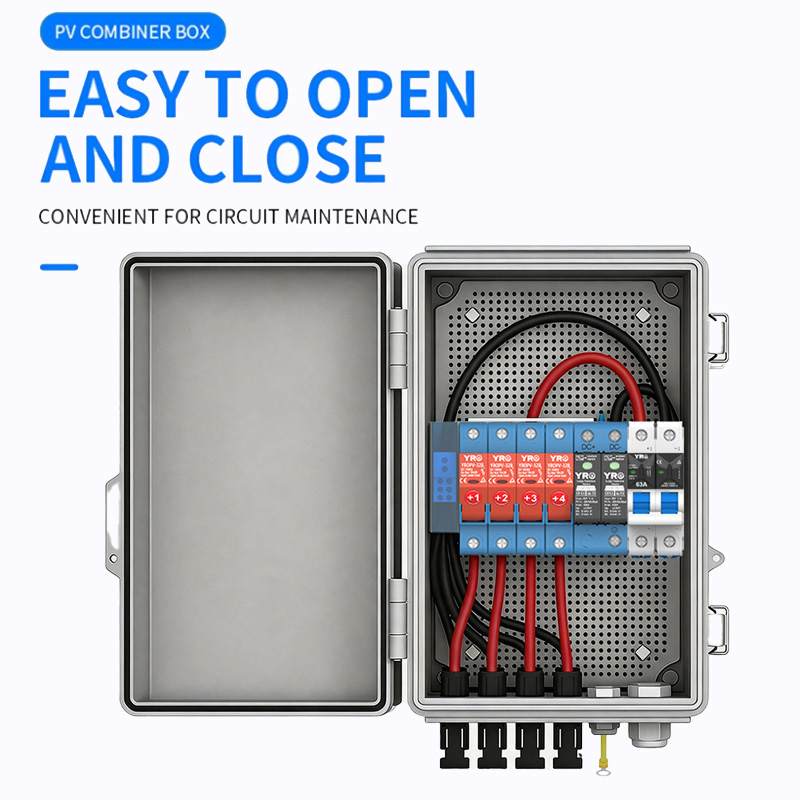

YROintroduit un moyen efficace de gérer plusieurs chaînes photovoltaïques à l'aide duBoîte de distribution ABS 4 en 1 sortie 500 V CC, conçu pour la sécurité et une intégration système simplifiée.
Connexions de chaînes photovoltaïques dans les systèmes solaires modernes
À mesure que les systèmes photovoltaïques distribués (PV) se développent, connecter plusieurs chaînes photovoltaïques de manière sûre et efficace devient un défi crucial. Les propriétaires, les techniciens solaires et les exploitants de petites installations sont souvent confrontés à des questions sur la manière d'intégrer plusieurs modules solaires sans surcharger leurs composants électriques. C'est là que le boîtier de distribution ABS s'avère particulièrement utile. Avec une conception pouvant accueillir quatre chaînes d'entrée distinctes tout en fournissant une seule sortie optimisée, il simplifie le processus de câblage et réduit les risques potentiels.
Le rôle du boîtier de distribution ABS
Un système photovoltaïque standard nécessite une gestion minutieuse du courant pour éviter les défauts et garantir une fiabilité à long terme. Le boîtier de distribution sert de plaque tournante centrale où plusieurs chaînes photovoltaïques convergent et sont acheminées en toute sécurité vers l'onduleur ou le système principal. La configuration 4 In 1 Out permet :
- Intégration de plusieurs chaînes photovoltaïques pour les installations à échelle modérée
- Protection améliorée avec fusibles, disjoncteurs et parafoudres intégrés
- Efficacité de l'espace avec une disposition interne compacte et un boîtier ABS léger
Tableau des spécifications clés
| Fonctionnalité | Spécification | Avantage |
| Niveau de protection | IP65 | Résistance à la poussière et à l'eau pour une installation extérieure |
| Tension de fonctionnement maximale | 500V | Manipulation sûre des générateurs photovoltaïques moyenne tension |
| Calibre du fusible | 15A 1000V | Empêche les dommages causés par la surcharge |
| Disjoncteur | 2P 63A 500V | Coupe automatiquement le courant dans des conditions anormales |
| Parafoudre | 2P 40kA 600V | Protège contre les surtensions et la foudre |
| Connecteur solaire | 30A 1000V | Connexion rapide et fiable pour les modules PV |
Combien de strings photovoltaïques peuvent être connectés ?
Bien que le boîtier prenne en charge quatre chaînes d'entrée, le nombre exact de modules par chaîne dépend des spécifications totales de tension et de courant des panneaux solaires utilisés. En règle générale, chaque chaîne d'entrée peut accueillir 8 à 12 panneaux, en supposant des valeurs nominales de module standard de 36 à 50 V. En consolidant quatre chaînes en une seule sortie, la complexité du système est réduite et la maintenance devient plus facile.
Considérations de sécurité
La connexion de plusieurs chaînes photovoltaïques dans un seul boîtier de distribution nécessite une attention particulière aux éléments suivants :
- Équilibre de courant : assurez-vous que chaque chaîne ne dépasse pas la valeur nominale du fusible (15 A) pour éviter les incidents de surintensité.
- Compatibilité de tension : la tension totale de la chaîne doit rester inférieure à 500 V CC pour un fonctionnement sûr.
- Protection contre les surtensions : les parafoudres intégrés minimisent le risque de dommages dus à des pics de tension soudains.
LeBoîte de distribution ABS 4 en 1 sortie 500 V CCest conçu pour relever ces défis efficacement, en fournissant un point de jonction fiable pour plusieurs entrées PV.
Avantages au-delà de l'intégration de chaînes
Les avantages de l'utilisation de ce boîtier de distribution vont au-delà de la simple commodité de connexion :
- Conception légère : le boîtier ABS réduit considérablement le poids, ce qui simplifie le transport et l'installation.
- Résistance aux UV et à la corrosion : Idéal pour les conditions extérieures, garantissant une durabilité à long terme.
- Connectivité modulaire : les connecteurs solaires standard permettent une installation rapide et des mises à niveau faciles du système.
- Disposition conviviale pour l'entretien : les composants internes sont disposés pour permettre une inspection et un remplacement simples en cas de besoin.
Tableau de présentation des avantages
| Avantage | Description |
| Installation facile | La conception légère et compacte réduit l'effort de travail |
| Protection à plusieurs niveaux | Les fusibles, les disjoncteurs et les parafoudres empêchent les dommages à l'équipement |
| Extensibilité | L'entrée modulaire prend en charge l'expansion future du photovoltaïque |
| Fiabilité en extérieur | La coque ABS résistante aux UV et à la corrosion assure la longévité |
Scénarios d'application
Le coffret de distribution ABS est particulièrement adapté pour :
- Systèmes photovoltaïques résidentiels sur toit avec plusieurs configurations de chaînes
- Petites installations solaires commerciales nécessitant une protection centralisée
- Systèmes solaires hors réseau ou hybrides nécessitant une gestion DC fiable
En regroupant quatre chaînes en une seule sortie, le câblage du système est simplifié et la sécurité opérationnelle est améliorée. Les utilisateurs peuvent facilement surveiller et entretenir le système tout en minimisant les temps d'arrêt.
La gestion efficace de plusieurs chaînes photovoltaïques est un défi majeur pour les systèmes solaires distribués, et un boîtier de distribution bien conçu peut améliorer considérablement la fiabilité du système et la facilité d'installation. LeBoîte de distribution ABS 4 en 1 sortie 500 V CCde ZHEJIANG YRO NEW ENERGY CO., LTD. combine une construction légère, une connectivité modulaire et une protection multicouche pour fournir une solution robuste pour la gestion de l'énergie photovoltaïque. Avec cet appareil, les opérateurs peuvent connecter en toute confiance plusieurs chaînes photovoltaïques tout en conservant des performances, une sécurité et une longévité optimales du système.
