Comment un dispositif d'arrêt rapide RSD WiFi 6-10 cordes peut-il améliorer la sécurité du système solaire photovoltaïque ?

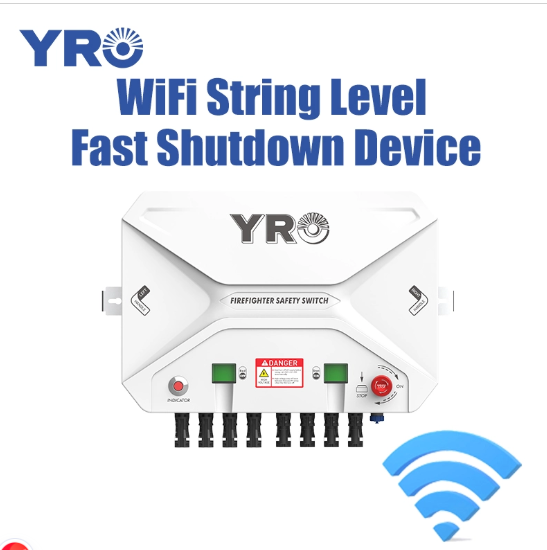

Comprendre un dispositif d'arrêt rapide RSD WiFi 6-10 cordes

Les systèmes solaires photovoltaïques génèrent de l'électricité en courant continu chaque fois qu'une quantité suffisante de lumière solaire atteint les modules. Même lorsque l'onduleur est éteint, certaines parties du générateur photovoltaïque et son câblage CC peuvent rester sous tension. Cela crée une considération de sécurité importante pour les installateurs, le personnel de maintenance, les intervenants en cas d'urgence et les propriétaires de systèmes.

Un dispositif d'arrêt rapide, communément appelé RSD, est conçu pour déconnecter ou réduire la production électrique dans une partie définie d'un système photovoltaïque lorsque sa fonction d'arrêt est activée. Un dispositif d'arrêt rapide au niveau de la chaîne peut gérer plusieurs chaînes photovoltaïques via un boîtier et un agencement de commutation partagés, en fonction de sa conception et de sa configuration nominale.

Le terme6-10 cordesfait généralement référence à une famille de périphériques destinée à s'adapter à une configuration dans cette plage de nombre de chaînes. Cela ne signifie pas que chaque modèle prend automatiquement en charge toutes les tensions, courants ou configurations de câblage possibles. La fiche technique et le schéma de câblage du modèle sélectionné déterminent la configuration autorisée.

Lorsque le WiFi est inclus dans les spécifications du produit, il peut assurer une fonction de communication ou de contrôle à distance. Cependant, le WiFi n’est pas une fonctionnalité inhérente à tout appareil à arrêt rapide. Les acheteurs doivent confirmer si le modèle exact prend en charge le WiFi, RS485, une autre interface de communication ou uniquement une méthode de contrôle d'arrêt conventionnelle.

Comment fonctionne l'arrêt rapide dans un système solaire photovoltaïque

Un dispositif d'arrêt rapide typique au niveau des chaînes comprend des modules photovoltaïques, un câblage de chaîne CC, un interrupteur ou un contrôleur d'arrêt, un onduleur et l'équipement de protection et de mise à la terre associé. La disposition exacte varie en fonction de l'architecture du système et des exigences électriques locales.

Étape 1 : Production d’électricité normale

Dans des conditions normales de fonctionnement, les modules solaires produisent du courant continu. Le courant circule à travers les circuits de chaîne configurés vers l'onduleur, où il est converti en courant alternatif pour utilisation ou exportation.

Étape 2 : un événement d'arrêt est lancé

Un interrupteur désigné, un circuit de commande, une condition de perte de puissance ou un signal de commande approuvé peuvent déclencher l'arrêt, selon la conception de l'appareil. Certains produits proposent également des fonctions optionnelles de communication ou liées à la température. Ces caractéristiques doivent être confirmées pour le modèle réel plutôt que supposées à partir de la seule catégorie RSD.

Étape 3 : l'appareil déconnecte les circuits CC spécifiés

Lorsque le déclencheur requis est détecté, l'appareil actionne son mécanisme d'isolation DC interne conformément à sa conception. Les circuits concernés sont déconnectés comme spécifié par le fabricant. La tension et la réponse à l'arrêt qui en résultent dépendent de la topologie du système, de l'emplacement de l'appareil, de la disposition de commutation et des exigences applicables.

Étape 4 : Le personnel suit la procédure de sécurité approuvée

Après l'arrêt, le personnel qualifié doit suivre les procédures d'urgence et de sécurité électrique de l'installation. Ils ne doivent pas supposer que les modules photovoltaïques cessent de produire de l’électricité à la lumière du soleil ou que chaque section de câblage peut automatiquement être touchée en toute sécurité.

Pour les concepteurs de systèmes, la tâche importante consiste à vérifier la séquence d'arrêt complète, la méthode de déclenchement du dispositif, l'emplacement de l'équipement de commutation et la réponse requise dans des conditions normales et de défaut.

Pourquoi l'arrêt de plusieurs chaînes est important pour les projets solaires

Gérer plusieurs circuits de chaînes

Un dispositif conçu pour six à dix chaînes peut aider à organiser l'équipement d'arrêt pour les panneaux photovoltaïques comportant plusieurs circuits de chaînes. En fonction de la conception approuvée, cela peut simplifier la disposition des équipements et réduire le besoin de boîtiers séparés. Les économies réelles dépendent du nombre de chaînes, du cheminement des câbles, de la main d'œuvre d'installation et des exigences du projet.

Soutenir la planification des interventions d’urgence

Les équipements d'arrêt rapide peuvent faire partie d'une stratégie de sécurité électrique plus large visant à réduire les risques en cas d'urgence et de maintenance. Un étiquetage clair, des emplacements de contrôle accessibles et des procédures d'arrêt documentées aident le personnel à comprendre comment faire fonctionner le système.

Répondre aux conditions d’installation en extérieur

Les équipements solaires sont fréquemment exposés à la pluie, à la poussière, aux changements de température, au soleil et à d’autres stress environnementaux. Un boîtier adapté et des entrées de câbles correctement installées contribuent à protéger les composants internes. Le niveau de protection requis doit correspondre à l'environnement d'installation et aux instructions du fabricant.

Améliorer l'organisation du système

Un agencement multichaîne planifié peut simplifier l'identification des circuits et la documentation de maintenance. Les installateurs doivent étiqueter les chaînes concernées, enregistrer l'emplacement des appareils et maintenir un schéma unifilaire à jour afin que les techniciens puissent identifier l'équipement associé à chaque circuit photovoltaïque.

Autoriser les options de contrôle spécifiques au projet

Certaines familles de produits RSD offrent des fonctions supplémentaires de contrôle ou de communication. Si un projet nécessite un fonctionnement à distance, une communication WiFi ou une intégration avec un autre système de surveillance, confirmez l'interface exacte, le protocole pris en charge, la plage de fonctionnement et le comportement de contrôle avant de sélectionner un modèle.

Spécifications techniques clés à évaluer avant l’achat

La compatibilité technique est essentielle lors du choix d’un dispositif d’arrêt rapide. Le nombre de chaînes à lui seul ne suffit pas à établir l’adéquation. Comparez l'équipement proposé avec les données du module PV, les limites d'entrée de l'onduleur, la conception du circuit et les exigences électriques locales.

À titre de référence, les informations produit publiées par YRO pour sonDispositif d'arrêt rapide RSD 6 à 10 cordesidentifie le modèle YRSD-8A avec une tension de chaîne CC déclarée de 1 500 V, un courant de chaîne de 26 A, une tension CA nominale de 230 V, une tension de fonctionnement de 100 à 270 V CA, une plage de températures de fonctionnement de -40 °C à +85 °C et une protection IP66. Ces chiffres doivent être vérifiés par rapport à la dernière fiche technique et au modèle exact proposé pour le projet.

N'appliquez pas les spécifications d'un modèle à chaque produit de la famille des 6 à 10 cordes. Les valeurs nominales de tension et de courant, les fonctionnalités de communication, les dispositions de câblage et les certifications peuvent varier d'une version à l'autre.

RSD 6 à 10 chaînes par rapport aux autres solutions d'arrêt

Différents projets photovoltaïques nécessitent différentes architectures d'arrêt. Un dispositif multichaîne peut convenir à certaines configurations, tandis qu'un équipement au niveau du module ou un autre système approuvé peut mieux répondre aux exigences du projet.

Ces solutions ne sont pas automatiquement interchangeables. Par exemple, une déconnexion au niveau de la chaîne ne fournit pas nécessairement une réduction de tension au niveau du module. La solution appropriée doit être sélectionnée en fonction de la fonction de sécurité requise, de l'architecture de l'équipement et des règles électriques en vigueur.

Comment sélectionner le bon appareil RSD pour un projet photovoltaïque

1. Calculez le nombre réel de chaînes

Commencez par la disposition PV et le nombre de circuits qui doivent être contrôlés. Confirmez si l'appareil proposé peut accueillir le nombre prévu de chaînes et si la disposition du câblage suit le schéma approuvé par le fabricant.

2. Vérifiez la tension maximale du système

La tension en circuit ouvert PV augmente à mesure que la température du module diminue. Utilisez le coefficient de température du fabricant du module et la température de conception minimale attendue du site pour calculer la tension de chaîne maximale. Comparez le résultat avec la valeur nominale de l'équipement et les limites de conception applicables.

3. Vérifier la coordination du courant et de la protection

Examinez les caractéristiques actuelles du module, les dispositions de chaînes parallèles, les dispositifs de protection, les valeurs nominales des conducteurs et les limites du fabricant RSD. Ne présumez pas que le courant de chaîne indiqué est équivalent à tous les courants maximum possibles ou valeurs nominales de court-circuit.

4. Confirmez la méthode d'arrêt

Déterminez si le projet nécessite un interrupteur d'urgence manuel, une réponse définie en cas de perte de courant alternatif, une fonction facultative déclenchée par la température, une télécommande ou une autre méthode spécifiée. Confirmez la séquence complète avec le fabricant et le concepteur du système.

5. Vérifiez les exigences de communication

Si le WiFi est requis, demandez si l'appareil comprend un module WiFi, quelles sont les conditions de réseau dont il a besoin et quelles fonctions peuvent réellement être exécutées à distance. Si RS485 est utilisé, confirmez le protocole pris en charge, le câblage et la compatibilité avec le contrôleur prévu. La connectivité sans fil ne doit pas être considérée comme un substitut à une commande d’arrêt d’urgence requise.

6. Vérifier les conditions d'installation

Évaluez la température ambiante, la lumière directe du soleil, l'exposition à l'eau, la poussière, la surface de montage, le routage des câbles et l'accès pour la maintenance. L'indice de protection n'est significatif que lorsque le produit est installé avec des presse-étoupes, des connecteurs, des joints et des couvercles appropriés.

Planification de l'installation et considérations de sécurité

L'équipement d'arrêt rapide gère les circuits CC potentiellement dangereux. L'installation, la mise en service et les tests doivent être effectués par du personnel qualifié conformément aux instructions du fabricant et aux règles électriques applicables au site du projet.

Planifier l'emplacement de l'appareil

Suivez la position de montage et le schéma du système spécifiés par le fabricant. Lorsque la conception nécessite une installation à proximité du générateur photovoltaïque, tenez compte de l'accès, de la longueur du câble, de l'exposition aux intempéries et du chemin menant à l'onduleur ou à l'équipement associé. Gardez l’emplacement du contrôle d’urgence clairement identifié et accessible si nécessaire.

Vérifiez le schéma de câblage

Confirmez la polarité CC, l'affectation des chaînes, la taille du conducteur, la compatibilité des connecteurs, les exigences de mise à la terre ou de liaison, les connexions d'alimentation CA et le câblage de commande avant de commencer les travaux. Une polarité incorrecte ou des connecteurs incompatibles peuvent endommager l'équipement et créer des risques pour la sécurité.

Coordonner le contrôle d’arrêt

Assurez-vous que la méthode de contrôle correspond à la conception du projet. Identifiez quel événement déclenche l’arrêt et quel état électrique devrait en résulter. Si plusieurs appareils ou composants de contrôle sont impliqués, documentez comment ils interagissent et ce qui se passe en cas de perte d'un signal ou d'une alimentation.

Commission avant la remise

Utilisez la procédure de mise en service approuvée pour vérifier le fonctionnement de l'appareil, l'identification du circuit, la réponse d'arrêt prévue et toutes les fonctionnalités de communication. Enregistrez les résultats et mettez à jour les dessins du système. N’improvisez jamais de procédures de test en direct et ne contournez jamais une fonction de protection pour terminer un test.

Inspection, tests et maintenance pour un fonctionnement fiable

Même un dispositif d'arrêt correctement sélectionné nécessite un plan de maintenance approprié. Les intervalles d'inspection doivent refléter les recommandations du fabricant, les conditions environnementales, les exigences locales et le profil de risque de l'installation.

• Contrôle visuel :Vérifiez le boîtier pour déceler des fissures, des dommages causés par un impact, de la corrosion, une infiltration d'eau ou des signes de surchauffe.
• Vérifications des câbles et des connecteurs :Recherchez les câbles desserrés, endommagés ou mal supportés et vérifiez l'état des connecteurs à l'aide de procédures approuvées.
• Révision de l'étiquetage :Assurez-vous que le contrôle d'arrêt, l'identification de l'appareil et les circuits concernés restent clairement étiquetés.
• Tests fonctionnels :Testez la fonction d'arrêt selon la procédure approuvée par le fabricant et les règles de sécurité applicables.
• Vérifications des communications :Lorsque le WiFi ou RS485 est fourni, vérifiez les fonctions de communication et de contrôle prises en charge sans supposer qu'une connexion réseau prouve le fonctionnement de la fonction de sécurité.
• Documentation:Enregistrez les inspections, les résultats des tests, les réparations, les pièces de rechange et les modifications apportées à la configuration du système photovoltaïque.

Si une condition anormale est détectée, suivez la procédure d’isolement et de service approuvée. N'ouvrez pas un équipement sous tension et n'effectuez pas de réparations internes à moins que le fabricant n'autorise explicitement le travail et que la personne qui l'exécute soit qualifiée.

Une liste de contrôle pratique d'approvisionnement pour les installateurs et les distributeurs solaires

Avant de demander un devis pour un dispositif d'arrêt rapide RSD WiFi 6-10 Strings, préparez les exigences électriques et commerciales du projet. Des informations claires aident les fournisseurs à identifier une configuration appropriée et réduisent les retards causés par des clarifications techniques répétées.

Comparez les fournisseurs sur l'adéquation technique, la qualité de la documentation, la communication, la fiabilité des livraisons et le support après-vente, plutôt que de vous fier uniquement au prix. Si le produit est destiné à un marché réglementé, vérifiez que le modèle et la configuration exacts répondent aux exigences de la juridiction du projet.

ZHEJIANG YRO NOUVELLE ÉNERGIE CO., LTD.fournit des solutions d'arrêt rapide pour les applications photovoltaïques. Les acheteurs peuvent consulter les informations sur les produits de l'entreprise et discuter du nombre de chaînes requis, des caractéristiques électriques, de la protection du boîtier, de la méthode de contrôle et des options disponibles avant de finaliser une spécification.
