Quelle est la différence entre OUV et RCD?
2025-09-20
Dans l'installation électrique moderne, la sécurité et la stabilité sont des facteurs qui doivent être prises en considération. Parmi divers appareils de protection,OUV (dispositif de protection contre la surtension et sous-tension)et RCD (dispositif de protection du courant résiduel) sont souvent mentionnés simultanément. Bien qu'ils se ressemblent quelque peu similaires, il existe des différences évidentes dans leurs principes de travail, leurs scénarios d'application et leurs fonctions de protection.

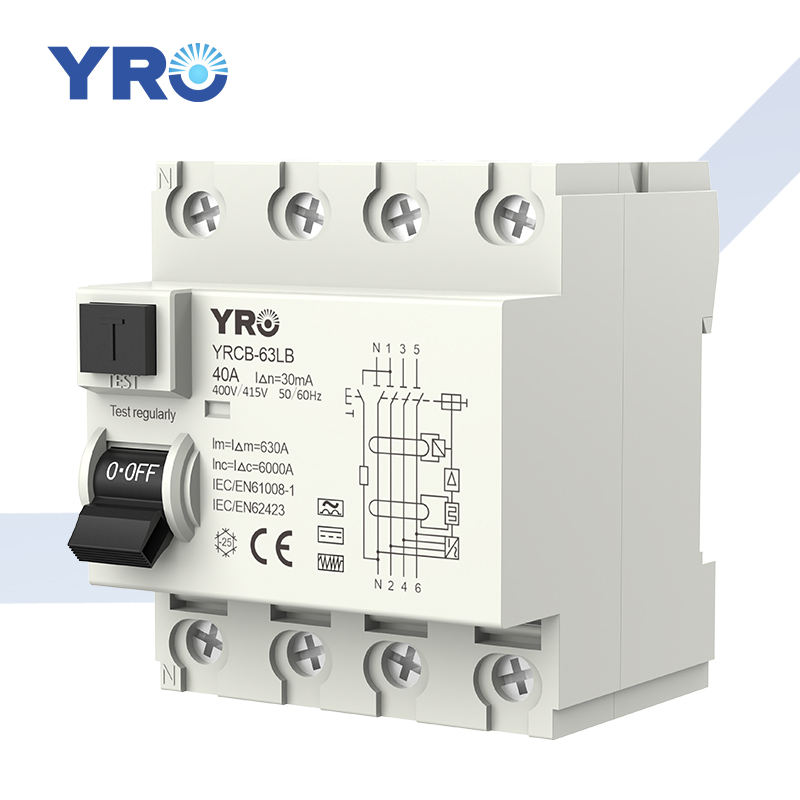

Qu'est-ce qu'un RCD?
Un dispositif de courant résiduel est un équipement de sécurité électrique principalement utilisé pour détecter le courant de fuite dans les circuits et couper rapidement l'alimentation, empêchant ainsi les chocs électriques et les accidents de feu électriques. Sa fonction principale est de surveiller le courant de fuite (c'est-à-dire le courant résiduel) dans le circuit et de déconnecter rapidement l'alimentation électrique lorsque des anomalies sont détectées, assurant la sécurité personnelle et de l'équipement.
Le principe de travail d'un RCD est basé sur la surveillance de l'équilibre actuel. Dans des conditions normales, le courant d'entrée et le courant de sortie dans un circuit restent équilibrés. Lorsque des fuites se produisent, un certain courant s'échappe par des trajets anormaux (comme le corps humain ou le sol), provoquant un déséquilibre de courant. Le RCD détecte cette différence de courant et déclenche immédiatement le mécanisme de coupure de puissance.
Quelles sont les principales différences entre les deux produits?
Le concept de protection contre la surtension et de sous-tension a été mentionné dans l'article précédent "Qu'est-ce qu'un protecteur de tension au-dessus et sous?"Je l'ai déjà mentionné, donc je ne le répéterai pas ici. La principale différence entre OUV et RCD réside dans les objets qu'ils protègent:
- RCD: Il déclenche la protection en détectant le déséquilibre du courant dans le circuit, principalement utilisé pour éviter les chocs électriques, les incendies électriques et les problèmes de fuite d'équipement, mettant l'accent sur la sécurité personnelle et la protection des fuites.
- Protecteur de surtension et de sous-tension: il coupe l'alimentation en surveillance de la tension anormale pour protéger l'équipement des fluctuations de la tension, en mettant l'accent sur la stabilité de la tension de l'équipement et des lignes.
Autres différences
|
Fonctionnalité |
OUV |
RCD |
| Objet de surveillance |
Niveau de tension de la ligne d'alimentation. |
Équilibre actuel entre les conducteurs vivants et neutres. |
| Type de défaut abordé |
Anomalies de tension: surtension ou sous-tension de la grille. |
Fuite de terre (défaut de terre), généralement causée par une défaillance de l'isolation ou un contact humain. |
| Fonctionnement et réinitialisation |
A généralement une fonction de réinitialisation automatique après la normalisation de la tension. |
Nécessite généralement une réinitialisation manuelle après déclenchement pour assurer l'inspection des défauts. |
| Cas d'utilisation courants |
Protection de l'énergie entière, protection des systèmes CVC, machines industrielles et équipement électronique sensible. |
Les prises de courant dans les zones à haut risque de choc électrique, telles que les salles de bains, les cuisines, les ateliers et les zones extérieures. |
| Emplacement d'installation |
Scénarios avec des exigences élevées pour la stabilité de la tension, telles que les armoires de distribution et les équipements de contrôle industriel. |
Les prises de courant dans les zones à haut risque de choc électrique, telles que les salles de bains, les cuisines, les ateliers et les zones extérieures. |
| Surveillance |
Surveille en continu les niveaux de tension. |
Répond instantanément. |
Comment choisir la bonne protection en fonction des besoins?
Le choix du bon appareil dépend entièrement du problème que vous souhaitez éviter.
Sélectionnez OUV
- La tension du réseau électrique dans votre zone est instable ou basse tension / des pannes de courant se produisent fréquemment.
- Vous devez protéger votre équipement coûteux contre les dommages causés par les pointes de tension ou les gouttes.
- Votre objectif est d'assurer la longue durée de vie et le fonctionnement fiable de l'équipement électrique.
Sélectionnez RCD
- Votre principale préoccupation est d'empêcher le choc électrique du corps humain.
- Vous devez protéger les zones à haute hudité (salles de bains, cuisines) ou des endroits où l'équipement peut avoir des défauts de sol.
- Si vous souhaitez réduire le risque d'incendie électrique causé par le vieillissement de l'isolation et les fuites de courant.
Conclusion
Bien que les deuxProtégeurs de tension sur / sousEt les appareils de courant résiduel peuvent couper l'alimentation, ils sont conçus pour différents besoins de protection. Ces deux appareils jouent des rôles complémentaires dans les systèmes électriques.
En sélectionnant et en installant rationnellement ces dispositifs de protection, une protection plus complète peut être fournie pour les systèmes électriques, contribuant au fonctionnement stable de l'équipement et à la sécurité du personnel. L'utilisation de ces dispositifs de protection dans les systèmes électriques modernes peut empêcher les dommages et les accidents de l'équipement tout en améliorant la sécurité globale.
