Qu'est-ce qu'un interrupteur de déconnecteur et comment cela fonctionne-t-il?

Pendant la maintenance de routine des systèmes électriques, les techniciens rencontrent fréquemment une situation difficile: comment interrompre en toute sécurité le débit électrique lors de l'entretien de l'équipement, tout en empêchant des accidents comme des éclairs d'arc ou des explosions en raison d'erreurs opérationnelles? Il est précisément basé sur cette situation réelle que le déconnecteur, un appareil dédié, a été développé et appliqué.

Qu'est-ce qu'un interrupteur de déconnecteur？

A Commutateur de déconnecteurest un dispositif mécanique utilisé dans les systèmes électriques pour garantir que les circuits sont complètement déconnectés. Sa fonction principale est de fournir une isolation physique visible lorsque l'équipement est sous l'entretien ou les dysfonctionnements, de prévenir la mise sous tension accidentelle et d'assurer la sécurité des opérateurs. Un point à noter: il n'est généralement pas utilisé pour le fonctionnement ON OFF du courant de charge, mais sert à "isoler l'alimentation".

Le déconnecteur, également connu sous le nom de l'interrupteur de couteau de déconnecteur, est essentiellement un système de contact métallique avec une structure de support isolante. Contrairement aux disjoncteurs, il n'a pas de capacité d'extinction d'arc, ce qui signifie qu'il est interdit de fonctionner sous charge; Sinon, l'équipement peut être épuisé sous haute tension.

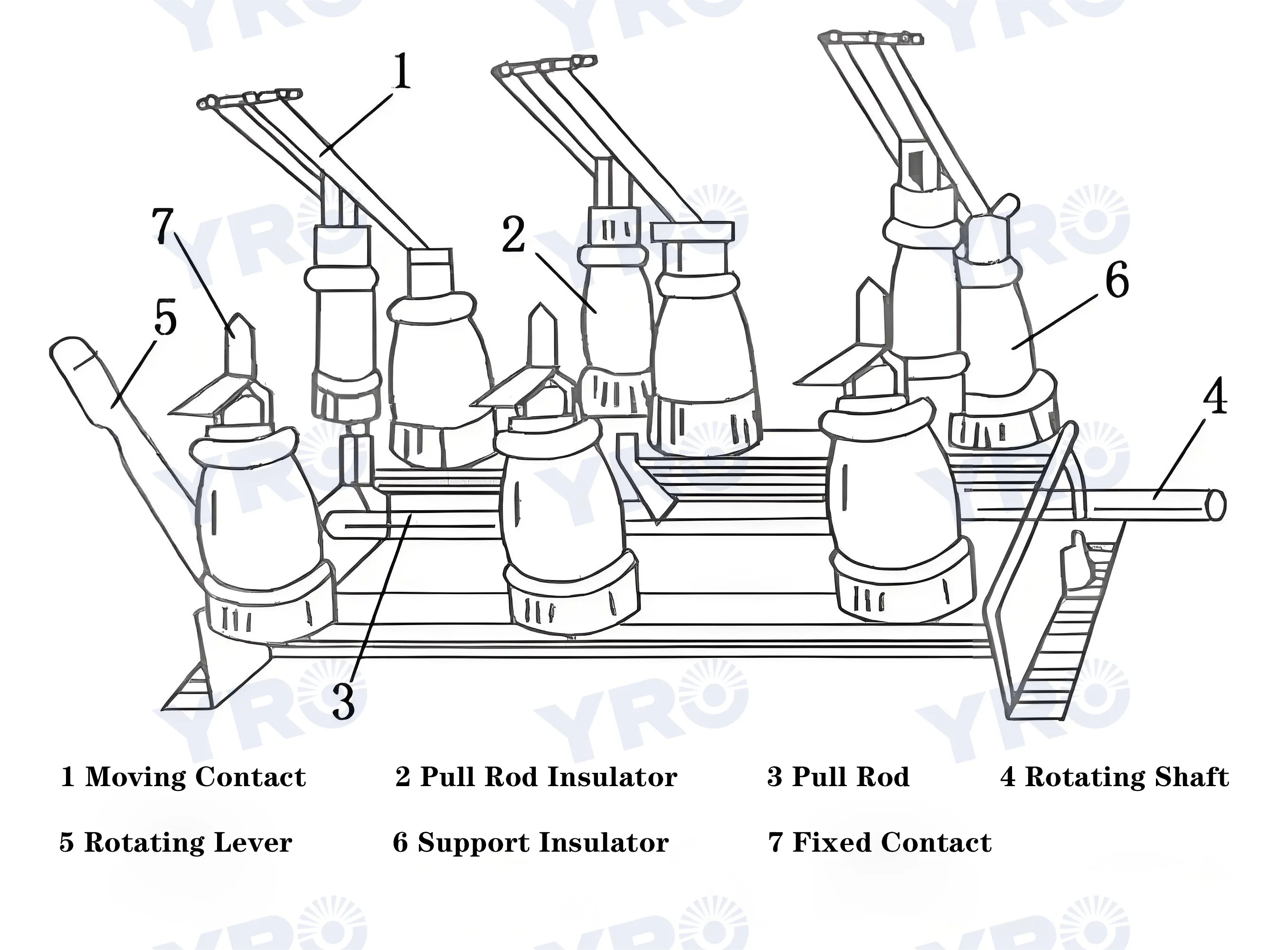

Comment fonctionne un commutateur de déconnecteur?

1. Opération d'ouverture:

Étape 1: Confirmez que le disjoncteur a été déconnecté et qu'il n'y a pas de courant de charge dans le circuit.

Étape 2: conduisez le contact mobile pour tourner ou traduire via le mécanisme de fonctionnement, en le séparant du contact statique pour former une surface de fracture visible.

Étape 3: Une fois les contacts séparés, la distance de rupture doit répondre aux exigences d'isolation (par exemple, dans un système de 10 kV, il doit être ≥150 mm) pour s'assurer qu'aucun courant ne passe.

Étape 4: Verrouillez la position ouverte et confirmez l'état via un indicateur mécanique ou un signal électrique.

2. Opération de clôture:

Étape 1: Après avoir vérifié qu'il n'y a pas d'anomalies dans le circuit, supprimez le dispositif de verrouillage.

Étape 2: Le mécanisme de fonctionnement entraîne le contact mobile pour établir un contact étroit avec le contact statique, garantissant la pression de contact (comme être comprimé par un ressort) pour réduire la résistance à contact.

Étape 3: Améliorez la stabilité par la conception de serrage de contact (comme la structure à double lame) et le verrouillage électromagnétique (dans des scénarios de courant à court-circuit élevé).

Quelles sont les caractéristiques fonctionnelles uniques de différents types de déconnecteurs de puissance?

Classé par le niveau de tension

Commutateurs de déconnecteur à haute tension: Il est utilisé dans les systèmes de puissance haute tension de 10 kV et supérieurs, et est généralement installé entre des sous-stations ou des transformateurs de distribution. Il a une structure complexe et nécessite de fortes performances d'isolation et une résistance mécanique.

Commutateurs de déconnexion basse tension: Il est utilisé dans les systèmes AC 220V / 380 V et CC, largement appliqués dans les armoires électriques industrielles et les boîtes de jonction photovoltaïque. Il dispose d'une structure compacte et d'un fonctionnement simple.

2. Classé par forme structurelle

Déconnexion de type de commutateur de couteau: il est en forme de lame métallique et réalise en insérant ou en le retirant. Il est généralement utilisé dans les systèmes basse tension et est la forme la plus intuitive.

Commutateurs de déconnecteur rotatif: En faisant tourner la poignée de fonctionnement, les contacts internes sont fermés ou ouverts. Il convient aux scénarios avec un espace limité et est souvent utilisé sur les panneaux de commande mécaniques.

Déconnexion du type de tiroir: installé dans les armoires de commutation de type de tiroir, il est pratique pour la maintenance et le remplacement et est souvent utilisé dans les systèmes de distribution d'énergie qui nécessitent un fonctionnement fréquent.

3. Classé par méthode d'installation

Déconnecteur intérieur: Il est utilisé dans les environnements intérieurs et est conçu avec un plus grand accent sur la structure compacte et la capacité résistante à la poussière.

Interrupteur de coupure de sécurité extérieure: Il convient aux environnements extérieurs tels que à l'extérieur ou sur les toits, et doit avoir de bonnes performances imperméables, anti-UV et anti-corrosion.

4. Classé par mode opération

Déconnexion d'alimentation manuelle: La bielle mécanique est entraînée par un levier de fonctionnement isolé ou une poignée rotative pour séparer les contacts. Cette méthode est principalement utilisée dans les systèmes de distribution de puissance basse tension ou à petite échelle.

Fonctionnement électrique: L'ouverture et la fermeture de l'interrupteur sont accomplies en conduisant le mécanisme de vitesse avec un moteur électrique, qui est couramment observé dans des scénarios tels que des sous-tensions à haute tension qui nécessitent une télécommande.

Conclusion

Bien que le déconnecteur ne soit pas l'équipement électrique le plus complexe, il s'agit d'un élément important pour garantir la sécurité personnelle et le fonctionnement stable du système de circuit. De la définition de base au principe de travail, puis aux différences fonctionnelles entre les différents produits, nous pouvons voir que le choix du déconnecteur approprié peut non seulement améliorer l'efficacité de l'entretien, mais également réduire considérablement le taux d'accident.
