Quels composants électriques sont généralement inclus dans une boîte de distribution?

En tant que partie vitale du réseau électrique d'aujourd'hui, les boîtes de distribution effectuent deux emplois importants: fournir un pouvoir à l'endroit où il est nécessaire et se protéger contre les risques électriques. Vous les trouverez dans les usines, les immeubles de bureaux et même les maisons, avec des disjoncteurs, des fusibles et d'autres composants importants installés à l'intérieur. Ces composants fonctionnent ensemble comme une équipe bien coordonnée pour atteindre le même objectif. Tout en maintenant un approvisionnement régulier en électricité, ils surveillent constamment des défauts et agissent rapidement pour arrêter les problèmes potentiels avant de causer de réels préjudices.

Quels sont les composants électriques généraux dans une boîte de distribution et quelles sont leurs fonctions?

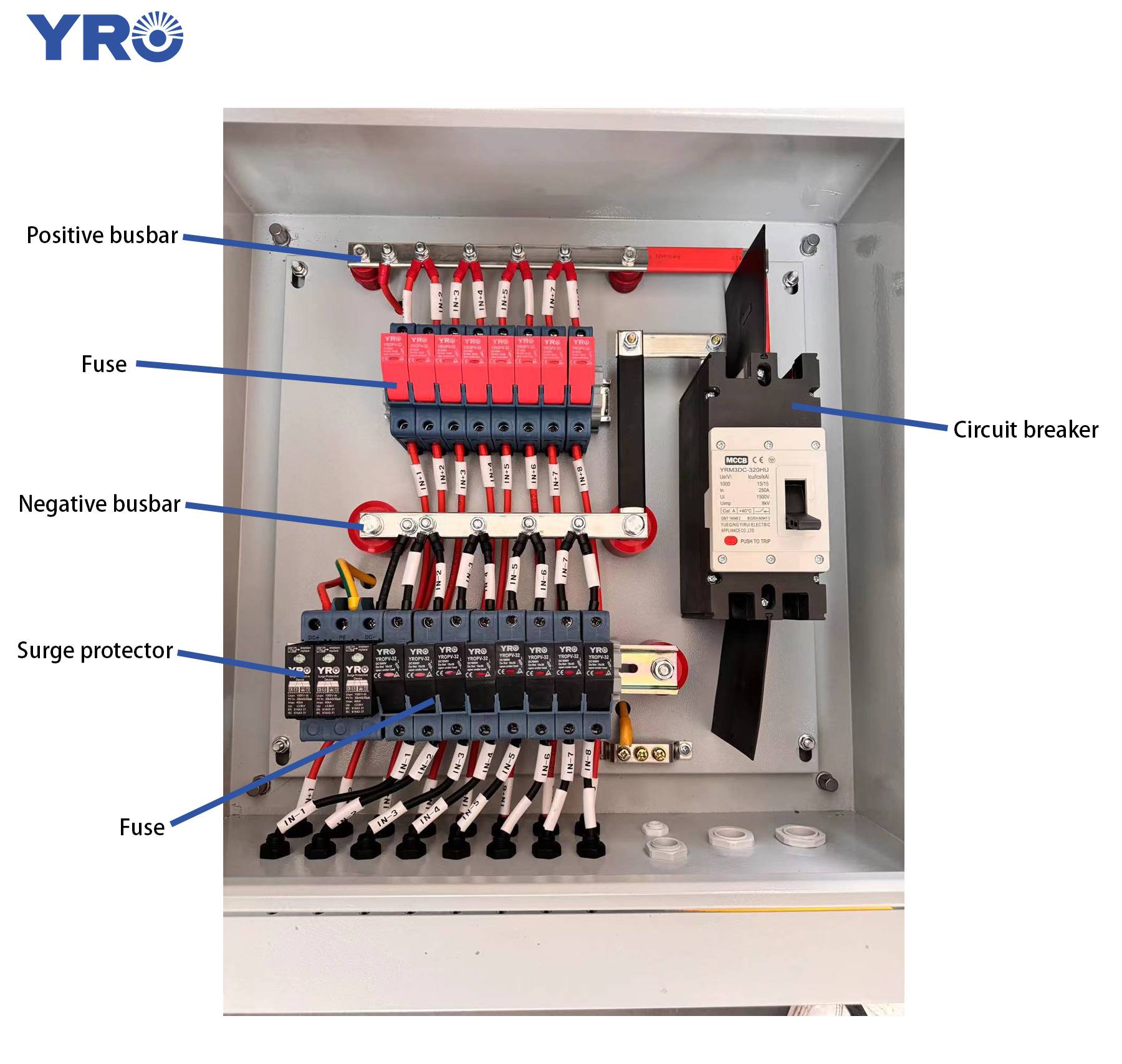

Ouvrez la couverture duboîte de distribution, Et un éventail éblouissant de composants apparaît. Nous expliquerons leurs fonctions dans l'ordre de haut en bas et de gauche à droite.

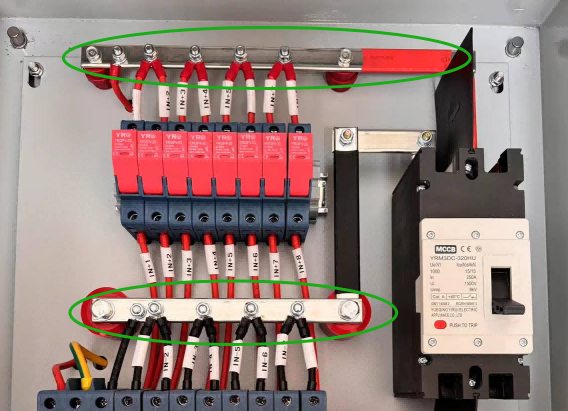

1. Bus

Un barreau est un composant conducteur dans unboîte de distributionqui est responsable de la connexion des conducteurs positifs et négatifs. Le barreau est souvent en cuivre. Étant donné que le cuivre a une excellente conductivité électrique, il permet à l'énergie de s'écouler en douceur, réduit la perte de puissance et améliore l'efficacité de la transmission de puissance. De plus, le cuivre a également une résistance mécanique élevée et peut résister à de grandes charges de courant, ce qui est essentiel pour maintenir le fonctionnement stable de l'équipement électrique.

Afin d'améliorer les performances de la barre de bus, elle est généralement recouverte d'une couche d'étain. L'étain peut empêcher le cuivre de s'oxyder avec de l'air pendant une longue période, évitant l'augmentation de la résistance aux contacts causée par la couche oxydée. De plus, le placage en étain réduit les risques d'arc et de stimulant, ce qui rend les connexions électriques plus sûres.

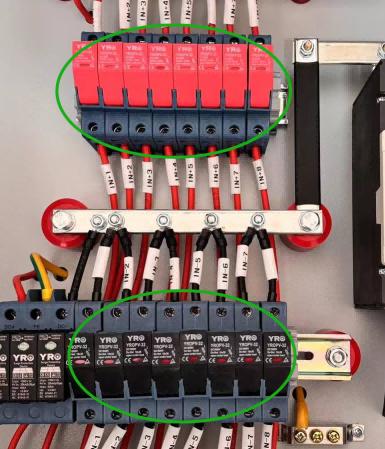

2. Fuser

La fonction principale dufusibleest que lorsque le courant dépasse la valeur nominale du fusible, letitulaire de fusibleLe noyau fondera en raison d'une surchauffe, coupant ainsi le courant et protégeant le circuit. Vous pouvez voir qu'il y a deux rangées de fusibles ici. La ligne rouge ci-dessus est connectée au pôle positif, et la ligne noire ci-dessous est connectée au pôle négatif. Dans les connexions électriques, le rouge représente généralement le pôle positif et le noir représente le pôle négatif. Pour éviter les erreurs de câblage, la conception d'apparence des fusibles YRO suit également ce principe, en utilisant respectivement le rouge et le noir, ce qui rend le câblage plus intuitif. De cette façon, simplement en observant la couleur, vous pouvez clairement déterminer la position de connexion correspondante, améliorant la précision et la sécurité de l'installation.

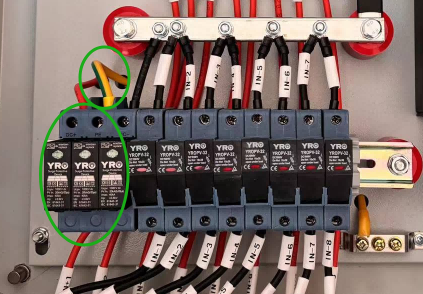

3. Vagateur de foudre

En passant, monté à côté du fusible noir est lefeuilleur de foudre. Sa fonction principale est d'empêcher que l'équipement électrique soit endommagé par des surtensions transitoires (surtensions). Pendant le fonctionnement de l'équipement, si vous remarquez que l'indicateur éclairent sur lefeuilleur de foudredevient rouge, cela signifie qu'il a connu un fort choc de surtension, comme une frappe de foudre ou une auto-protection en raison d'un courant anormalement élevé. À ce stade, nous devons vérifier immédiatement l'état de fonctionnement des autres équipements électriques pour nous assurer qu'ils ne sont pas affectés. Il est également important de vérifier si le SPD lui-même doit être remplacé, afin de s'assurer qu'il peut toujours fournir une protection efficace par la suite.

Les étudiants prudents peuvent remarquer que dans la boîte de distribution, en plus des fils rouges et noirs, il existe également un fil vert jaune exceptionnellement visible. Ce fil est connecté à la foudre et sert de masse. La mise à la terre est une partie très importante de la sécurité électrique, elle peut être des équipements dus aux défauts ou à la fuite d'électricité générée par le courant en toute sécurité dans la terre, pour éviter les dangers potentiels pour l'équipement électrique et le personnel. Par conséquent, ce fil vert jaune est connu sous le nom de fil de mise à la terre, et son rôle est de s'assurer que le courant ne s'écoule pas dans la coquille de l'équipement au personnel, pour protéger le système et la sécurité des utilisateurs.

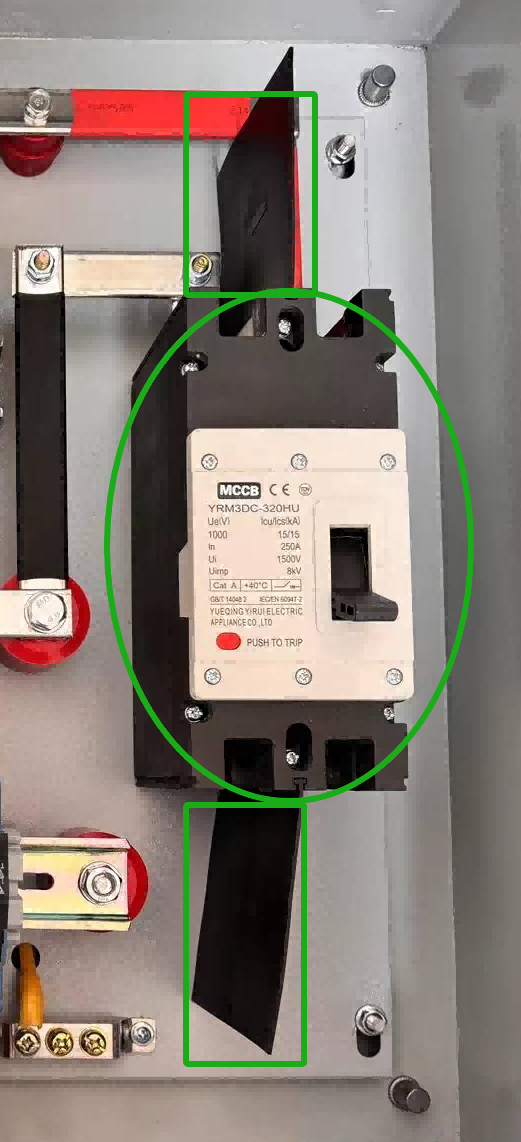

4. Disjoncteur de circuit

Notre regard se déplace vers ledisjoncteurà l'extrême droite. Le disjoncteur est un composant important dans la boîte de distribution et est principalement utilisé pour l'ouverture et la fermeture des circuits. Si la tension est trop élevée ou si le courant est trop grand, le disjoncteur se déclenchera automatiquement, protégeant ainsi la sécurité du circuit et de l'équipement.

Il y a deux choses noires près du disjoncteur. Ce sont des plaques d'extinction d'arc. Le courant direct a une caractéristique de l'arc. Lorsque le fil rouge et le fil noir sont connectés, mais pas en circuit court et sont juste proches les uns des autres, des étincelles peuvent se produire. Ceci est le phénomène d'arc. La fonction de la plaque d'extinction d'arc est d'empêcher que cela se produise.

5. Autres

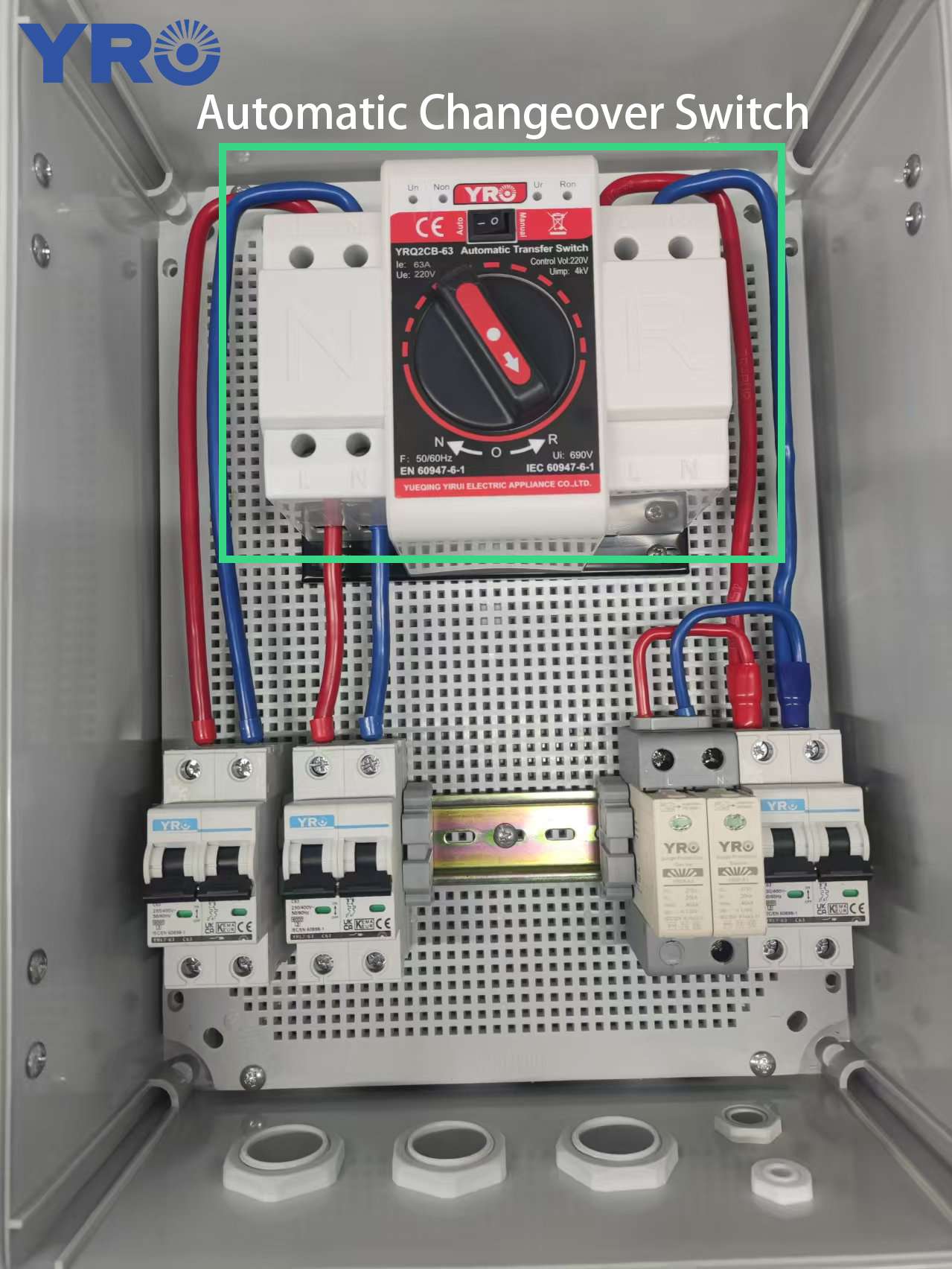

En plus des composants ci-dessus, des protecteurs de tension supérieure / inférieurs,Commutateur de changement automatiquePour les aliments à double puissance, les protecteurs de fuites, les contacteurs, etc. peuvent également être installés dans la boîte de distribution. Ces composants peuvent être raisonnablement configurés en fonction des besoins réels pour fournir une solution de protection et de contrôle plus complète.
