Comment un sectionneur empêche-t-il le retour de l'alimentation du réseau et du générateur lors d'une commutation à double alimentation ?

Dans les systèmes d'alimentation électrique qui utilisent à la fois l'électricité municipale et des générateurs, la commutation sûre des sources d'énergie est une exigence opérationnelle qui doit être strictement respectée. Lors du processus de commutation d'alimentation double, l'alimentation inverse est un risque qui nécessite une attention particulière. Si l’énergie électrique circule à rebours d’une source d’énergie à une autre, elle constituera une menace pour la sécurité du personnel, entraînera une panne d’équipement et entraînera des problèmes de conformité.

Pourquoi faut-ilCommutateurs de transfert de puissance doublesEmpêcher absolument le backfeeding ?

Le retour d'énergie se produit lorsque deux sources d'alimentation indépendantes sont interconnectées, provoquant la circulation du courant dans des directions inattendues. Supposons qu'un orage provoque une panne de courant dans tout le bâtiment et que le gestionnaire de l'immeuble démarre le générateur de secours, mais qu'une opération de commutation incorrecte permet à l'électricité de refluer vers les lignes électriques qui devraient être mortes. Ce phénomène est un retour d'information, qui crée des dangers invisibles pour le personnel de maintenance du réseau. De plus, lorsque le réseau électrique est soudainement rétabli, le générateur peut être soumis à des surtensions anormales, pouvant potentiellement l'endommager.

Comment résoudre le problème de la commutation sécurisée à double alimentation ?

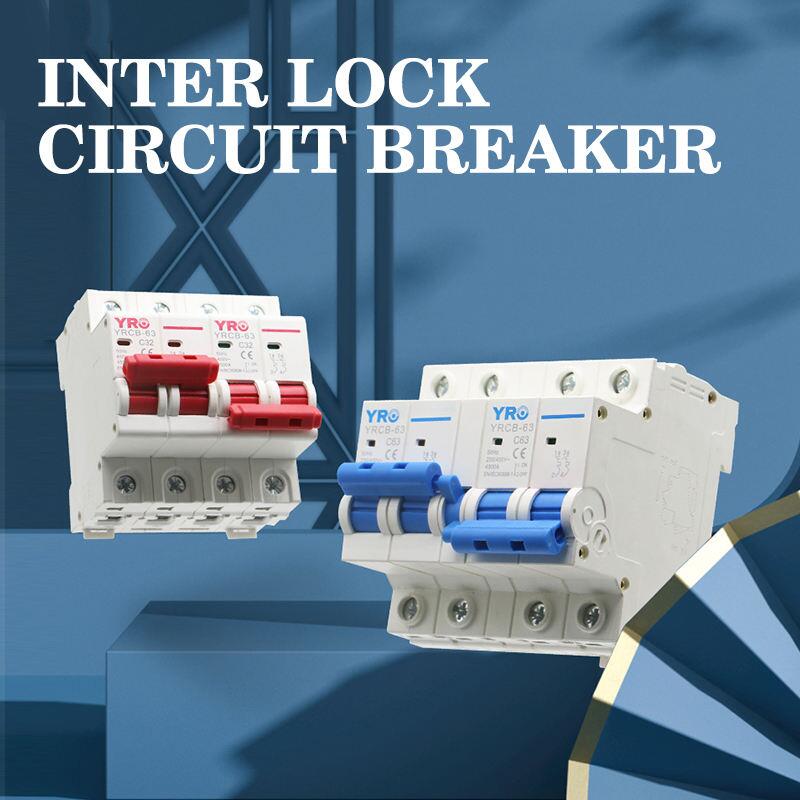

Verrouillage mécanique

Le verrouillage mécanique est l'une des conceptions de sécurité les plus fondamentales mais cruciales en matière de double isolation de puissance, et sa logique de fonctionnement est très simple :

• Une seule alimentation peut être connectée à la fois.
• Lorsqu'une alimentation est à l'état fermé, l'autre côté est structurellement forcé de se verrouiller.
• Cela élimine la possibilité que deux sources d’alimentation soient connectées en parallèle d’un point de vue physique.

Cette approche de conception garantit que même si l'opérateur commet une erreur, il n'y aura pas de situation instantanée dans laquelle les deux alimentations seront connectées en parallèle ou en inverse.

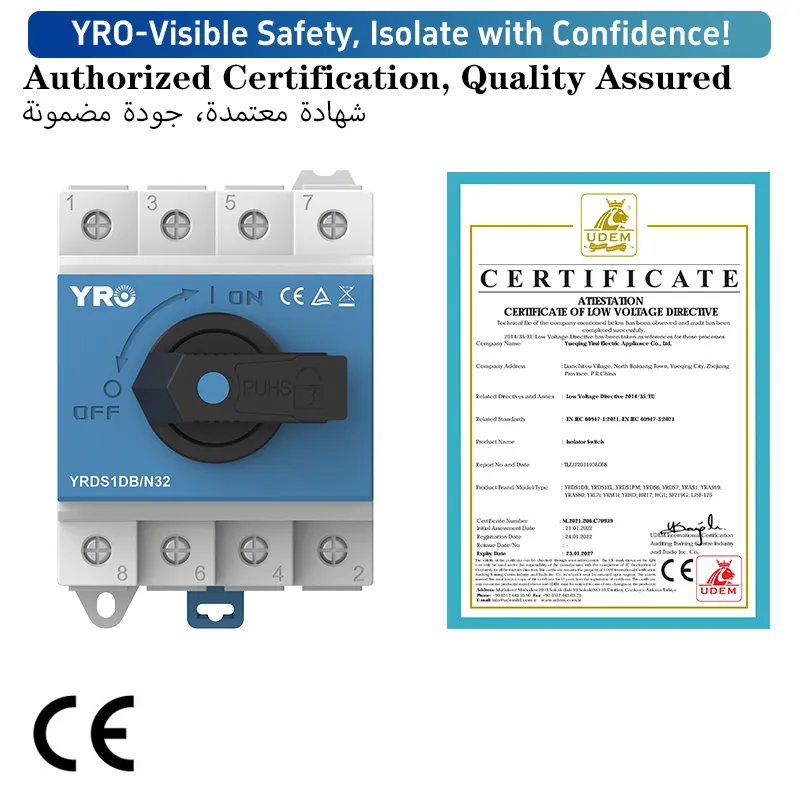

Interrupteur de déconnexion

Dans les applications de commutation à double puissance, le sectionneur ne remplit pas simplement la fonction de « création ou coupure de courant ». Sa valeur fondamentale réside dans l’utilisation de sa structure mécanique pour obtenir une isolation forcée de la source d’alimentation.

Lorsque les contacts du sectionneur sont en position « Ouvert » (les lames sont relevées), un circuit ouvert se forme et le courant ne peut pas passer. En position « Fermé » (les lames sont abaissées), un circuit fermé se forme, permettant au courant de circuler librement entre les deux côtés. Cette approche basée sur le matériel réduit considérablement la possibilité d'un retour d'information dû à une erreur de l'opérateur ou à des conditions anormales.

Conformité, acceptation et fiabilité à long terme

Du point de vue de la réception et de la maintenance, les sectionneurs présentent encore des avantages évidents. Son état déconnecté clairement visible permet aux inspecteurs de confirmer intuitivement si le système a atteint une isolation efficace.

D'un point de vue opérationnel à long terme, une isolation physique fiable contribue également à réduire les chocs électriques auxquels les équipements sont soumis, à améliorer la stabilité du système et à prolonger la durée de vie globale.

Conclusion

Dans tout système à double alimentation utilisant à la fois l’alimentation secteur et un générateur, empêcher l’alimentation inverse entre les deux est une exigence de sécurité fondamentale. Lorsque le sectionneur est utilisé conjointement avec un dispositif de verrouillage approprié, il peut fournir une garantie fondamentale pour réaliser cette fonction de sécurité.

Qu'il s'agisse d'un simple verrouillage mécanique pour une résidence ou d'un système de conversion automatique pour un emplacement critique, le principe de fonctionnement de base est similaire : avant de connecter une source d'alimentation, il est d'abord confirmé physiquement et visuellement que l'autre source d'alimentation a été complètement déconnectée.

La commutation de puissance ne vise pas seulement à maintenir une alimentation électrique ininterrompue, mais également à déterminer si l'énergie électrique est toujours transmise le long d'un chemin sûr et correct.
