À quelles occasions les différents types de fusibles conviennent-ils ?

Fusibles basse tensionrestent des dispositifs de protection électrique couramment utilisés dans les domaines industriels, commerciaux et des nouvelles énergies.

Bien que les disjoncteurs soient de plus en plus utilisés, les fusibles restent préférés dans certaines situations. Cela est principalement dû à leur réponse rapide, à leur forte capacité de coupure et à leur structure relativement simple et fiable.

Normes de classification des fusibles

CEI60269est une série de normes pour les fusibles basse tension émises par la commission électrotechnique internationale, qui utilise un système de classification à deux lettres pour identifier les fonctions et les objets applicables des fusibles.

La première lettre indique lemode de travail principaldu fusible :

g = usage général (fournit une protection contre les surcharges et les courts-circuits)

a=associé (protection court-circuit uniquement)

La deuxième lettre indique leobjet ou application protégé(tels que G= câble/conducteur, M= moteur, R=semi-conducteur, etc.)

Types de fusibles et leurs applications

Type de fusible	Plage de protection	Applications typiques	Principales caractéristiques
gG/gL	Gamme complète	Circuits généraux, câbles, systèmes de distribution	Type le plus courant ; offre une protection contre les surcharges et les courts-circuits
suis	Plage partielle	Circuits moteur	Résiste à un courant d’appel élevé ; nécessite une protection séparée contre les surcharges
GM	Gamme complète	Protection moteur	Protection complète du moteur ; gère un courant de démarrage élevé sans déclassement
AR	Plage partielle	Dispositifs semi-conducteurs, redresseurs	Fonctionnement ultra-rapide ; protège les composants électroniques sensibles

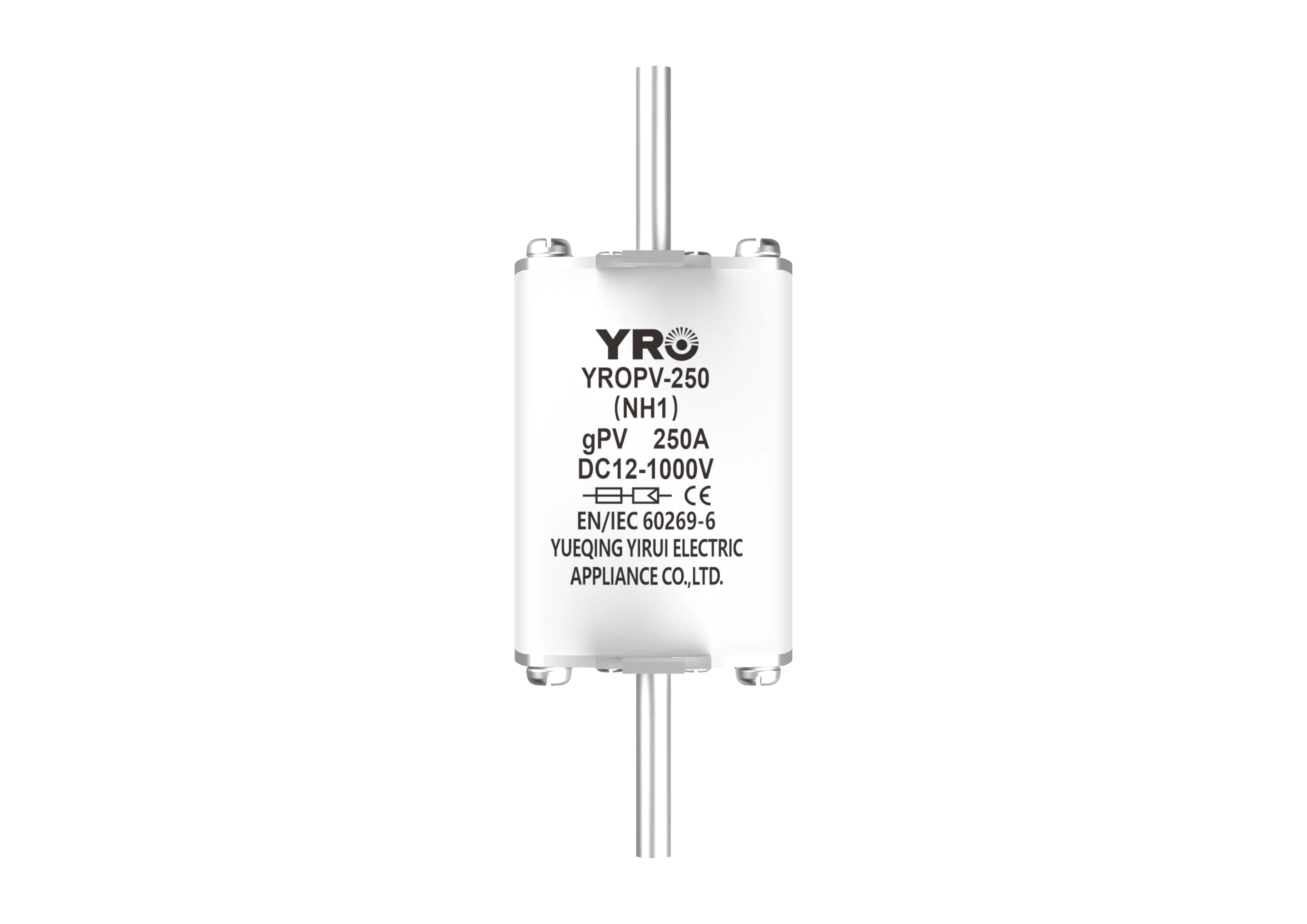

GPV	Gamme complète	Systèmes photovoltaïques	Spécialement conçu pour les applications PV CC ; gère le courant inverse

Pourquoi certains fabricants préfèrent-ils utiliser des fusibles plutôt que des disjoncteurs ?

Bien quedisjoncteurspeuvent être réinitialisés et réutilisés, dans certains cas, les avantages des fusibles sont plus évidents et ils sont donc largement choisis par de nombreux fabricants.

• Le courant continu fonctionne nettement mieux que les disjoncteurs

La capacité d'extinction d'arc des disjoncteurs est limitée dans les environnements DC

• Coût inférieur

- Particulièrement adapté aux centrales photovoltaïques, à la distribution électrique en usine et aux systèmes à grande échelle

• Fiabilité supérieure

- Pas de contacts mécaniques, donc aucun dysfonctionnement dû au vieillissement

• Taille plus petite, disposition plus flexible
• Pouvoir de coupure en court-circuit plus élevé

Conclusion

Fusibles basse tensionrestent des composants indispensables dans les systèmes de protection électrique et offrent des avantages que les disjoncteurs ne peuvent égaler dans de nombreuses applications. Des fusibles gG à usage général aux types aR dédiés pour les semi-conducteurs et aux fusibles gPV pour les applications solaires, la gamme diversifiée de types de fusibles garantit que la meilleure solution est disponible pour presque tous les scénarios de protection.

Bien que la commodité des disjoncteurs réarmables les rende attrayants dans certaines applications, les fusibles offrent une excellente limitation de courant, un pouvoir de coupure plus élevé, une plus grande fiabilité et une protection plus rentable pour les applications à courant de défaut élevé. La clé d’une protection efficace réside dans la compréhension des exigences spécifiques du système électrique et dans le choix du type et du calibre de fusible appropriés en conséquence.
