Quelle est la différence entre les protecteurs de surtension et de sous-tension monophasés et triphasés

Dans les systèmes électriques industriels et commerciaux, choisir leprotecteurs contre les surtensions et les sous-tensionsaide à protéger l’équipement et à maintenir un fonctionnement stable. Bien que les principes de fonctionnement des protecteurs monophasés et triphasés soient similaires, ils diffèrent par leur structure, leurs scénarios applicables et leurs performances. Cet article analysera les différences entre ces deux types de protecteurs du point de vue de leur application pratique.

Avant de comprendre les différences entre ces deux types de protecteurs, nous devons d'abord saisir les concepts de base de l'électricité monophasée et de l'électricité triphasée, ainsi que leur lien avec les protecteurs contre les surtensions et les sous-tensions.

Différence entre l'électricité monophasée et triphasée

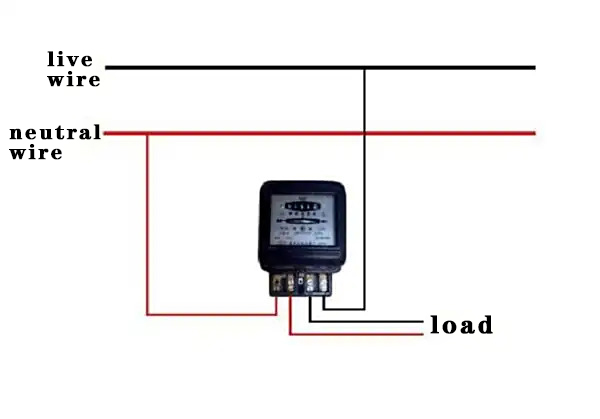

Électricité monophasée

• Structure : se compose d'un fil sous tension (L) et d'un fil neutre (N). Parfois, un fil de terre est ajouté pour des raisons de sécurité.
• Tension : généralement 220 V (Asie-Pacifique) ou 110 V (Amériques).
• Scénarios d'application : principalement utilisé pour l'éclairage, les appareils électroménagers (tels que les réfrigérateurs, les climatiseurs) et les petits équipements.
• Caractéristiques : Structure simple, faible coût, mais stabilité d’alimentation relativement médiocre. Convient aux charges de faible puissance.

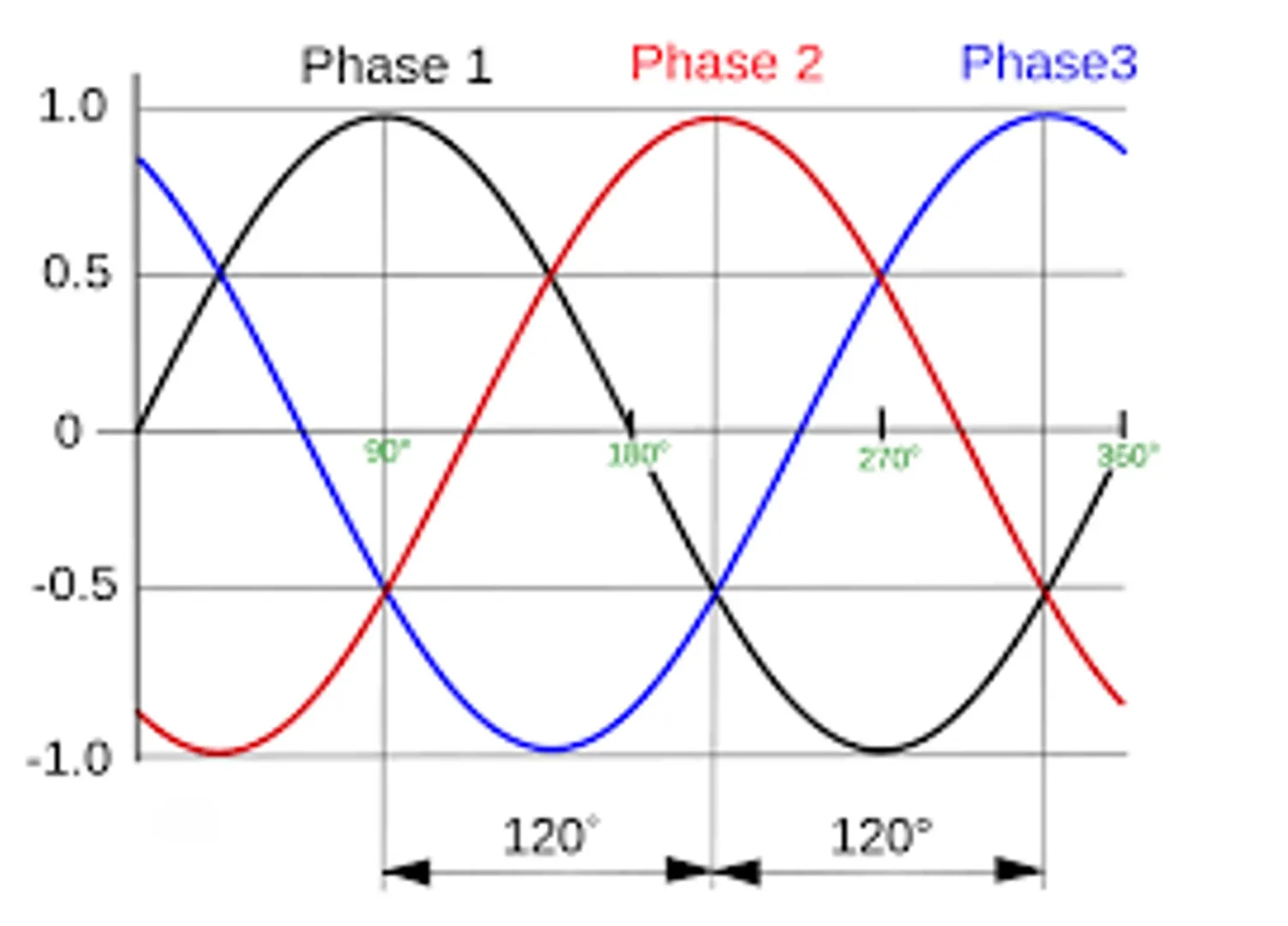

Électricité triphasée

• Structure : Se compose de trois fils sous tension et d’un fil neutre. Parfois, un fil de terre est ajouté.
• Tension : généralement 380 V, adaptée à l'industrie, aux gros équipements et aux charges haute puissance.
• Scénarios d'application : utilisé dans les usines, pour les gros moteurs, les compresseurs, les équipements industriels, etc.
• Caractéristiques : Alimentation stable, haute efficacité, capable de supporter une puissance plus élevée. Cependant, la structure est plus complexe et nécessite une installation et un entretien professionnels.

Après avoir compris les différences fondamentales entre les deux systèmes électriques, il devient plus facile de comprendre les différences fonctionnelles entre les deux types de protecteurs contre les surtensions et les sous-tensions.

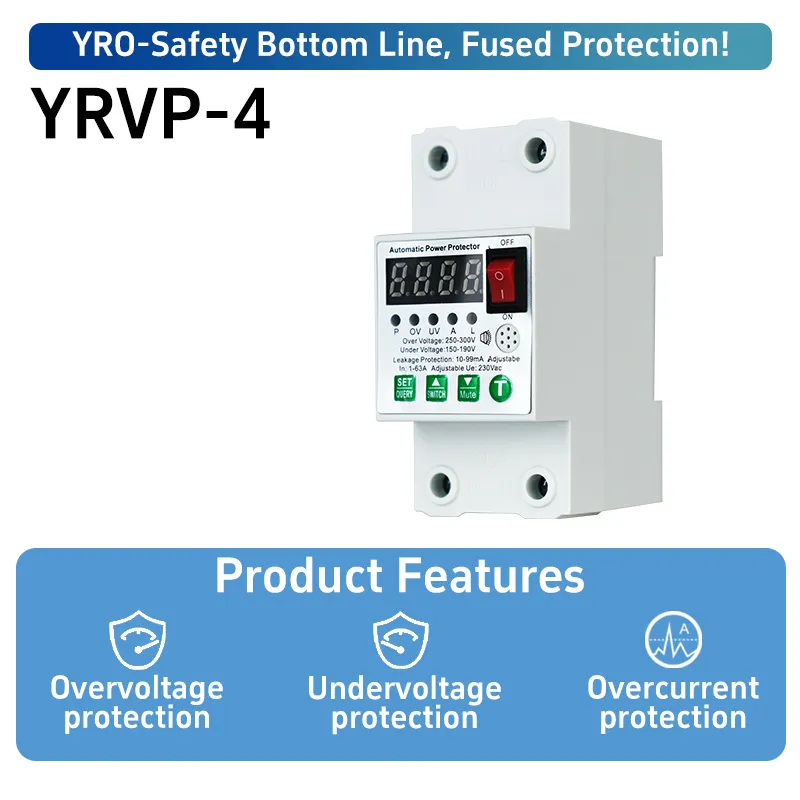

Différences entre les protecteurs de surtension et de sous-tension monophasés et triphasés

Tension

La principale différence entre ces deux types de protecteurs réside dans les systèmes de tension auxquels ils sont applicables :protecteurs monophaséssont utilisés dans les systèmes monophasés, tandis queprotecteurs triphaséssont utilisés dans les systèmes triphasés.

Protection

La structure d'un protecteur monophasé est relativement simple. Il n'a besoin que de surveiller la tension monophasée et a une fonction relativement unique, dépourvue de capacité de protection contre les pannes de phase. Le protecteur triphasé doit surveiller simultanément la tension triphasée et détecter également la séquence de phases et les conditions de défaillance de phase. Par conséquent, il a les fonctions de protection contre la perte de phase et la défaillance de phase, ce qui rend sa fonctionnalité plus complète.

Câblage

Les protecteurs monophasés sont généralement disponibles en configurations 1P ou 2P. La version 1P protège uniquement la ligne de phase, tandis que la version 2P protège à la fois la ligne de phase et la ligne neutre, offrant ainsi une protection plus complète.

Les protecteurs triphasés sont disponibles en configurations 3P ou 4P. La version 3P protège uniquement les lignes triphasées, tandis que la version 4P protège les trois phases ainsi que le fil neutre. La configuration 4P est généralement recommandée pour une protection complète, notamment dans les environnements où une panne de ligne neutre peut causer des dommages importants.

Conclusion

Les protecteurs de surtension et de sous-tension monophasés et triphasés sont utilisés pour protéger les équipements électriques en cas d'anomalies de tension, mais ils diffèrent par leurs principes de conception et leurs scénarios applicables. Les protecteurs monophasés sont principalement utilisés dans les environnements résidentiels ou commerciaux légers. Leur structure est relativement simple et leur coût est inférieur, ce qui les rend adaptés aux circuits monophasés généraux. Les protecteurs triphasés peuvent surveiller l’état de la tension multiphasée et gérer l’équilibre des phases. Ils sont généralement utilisés dans les systèmes électriques industriels et conviennent aux applications dans les circuits triphasés.

Lors de la sélection d'un protecteur, il est recommandé de prendre en compte de manière exhaustive le type d'alimentation réel, les exigences de charge, les conditions d'installation et les futurs besoins d'extension potentiels.
